Правила, утвержденные Постановлением Правительства РФ №1744 от 20 октября 2023 года, устанавливают требования к организации безопасного использования и содержания пассажирских конвейеров (движущихся пешеходных дорожек) и эскалаторов, за исключением эскалаторов в метрополитенах.
Согласно п. 22 Правил контроль за работой эскалатора и пассажирского конвейера необходимо осуществлять с использованием системы операторского контроля, обеспечивающей:
а) постоянное видеонаблюдение за подходами к эскалатору, а также за лицами, находящимися на лестничном полотне эскалатора;
б) сигнализацию о срабатывании электрических устройств безопасности;
в) возможность отключения эскалатора в экстренной ситуации и наличие средств оповещения пассажиров.
Технические решения от Лифт-Комплекс ДС.
Диспетчерский комплекс “ОБЬ” и АСУД “ОБЬ”, установленные на эскалаторах, траволаторах и подъемниках реализуют все вышеперечисленные требования: сигнализируют диспетчеру о срабатывании цепи безопасности, позволяют экстренно остановить эскалатор (КЭБ), Система видеонаблюдения решает задачу визуального наблюдения, а задачу оповещения пассажиров эффективно решает Адаптер звукового оповещения (АЗО-1) и специально разработанный врезной громкоговоритель (динамик 15 Вт)
АЗО-1 - это усилитель звукового сигнала, к которому подключается громкоговоритель (динамик 15 Вт). Синхронно работающие АЗО-1, подключенные к шине CAN, идущей от Лифтового блока v 7 или Концентратора v 7 обеспечивают эффективное звуковое покрытие всей необходимой зоны. Звук голоса диспетчера легко перекроет окружающие звуки: шум толпы, музыку и объявления в торгово-развлекательных и бизнес-центрах. Цифровой звук обеспечивает качественную трансляцию голосового оповещения.
Технические характеристики устройства:
1. Цифровая передача звука с использованием голосового кодека G723.1;
2. Количество АЗО-1 на шине CAN - до 64 шт.;
3. Напряжение питания — от шины CAN от 9 до 24В.;
4. Режим работы — круглосуточный, непрерывный.
Отличительной особенностью технического решения является возможность использования нескольких устройств АЗО-1 на одной шине CAN для дублирования трансляции звукового оповещения.
Установка АЗО-1 на эскалаторах, траволаторах и подъемниках для инвалидов обеспечивает экстренное оповещение пассажиров, позволяет в полном объеме выполнить требования Постановления Правительства РФ №1744.
Шаблон проекта диспетчеризации эскалаторов и траволаторов можно скачать по ссылке.
Адаптер звукового оповещения - универсальное устройство может использоваться для организации оповещения в любых помещениях, где это необходимо, в том числе в зонах МГН.

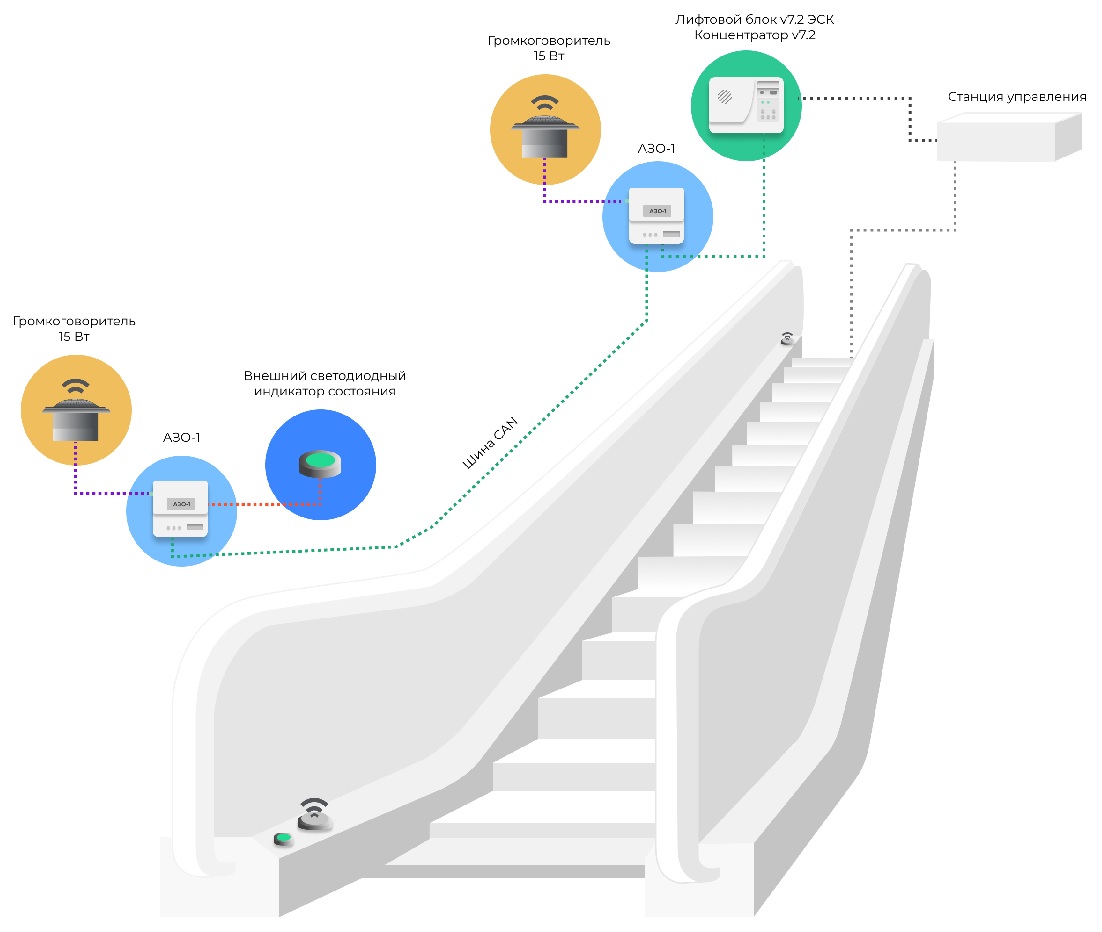

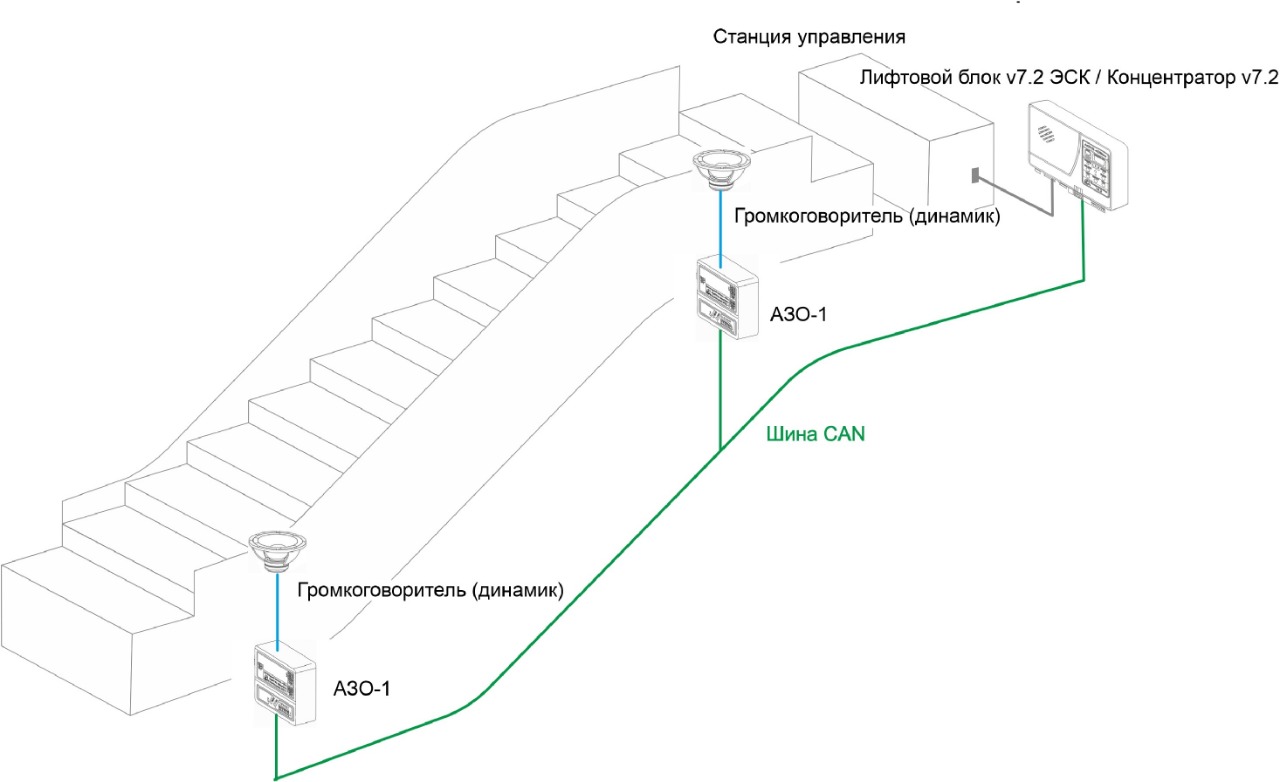

Схема монтажа АЗО-1 на эскалаторе.
