В этой статье ответим на 7 вопросов по наиболее широко применяемым способам передачи видеосигнала от IP-видеокамер из кабины лифта (- специальный подвесной лифтовой кабель IP-КПЛК 2х0,75+4х2(0,2) без экрана – «витая пара» в лифт - (далее IP-КПЛК) и E-line адаптеры ЛНГС.465213.275 – аналог PLC-адаптеров, но с питанием 9-24в – (далее E-line адаптеры):
1. На какую высоту (на сколько этажей) можно передавать видеосигнал по кабелю IP-КПЛК 2х0,75+4х(2х0,2) без экрана?
Мы гарантируем стабильное качество видеосигнала из кабины лифта при высоте до 17 этажей (что примерно соответствует высоте шахты 50м) при условии правильного монтажа кабеля и соединений и при прокладке кабеля на расстоянии не менее 50см от силовых кабелей в шахте и в машинном помещении лифта.
На практике по отзывам наших клиентов есть успешный опыт применения кабеля IP-КПЛК до 26-ти этажей с камерой 4Мп с PoE питанием. Работает уже несколько лет на 26-ти лифтах у этого клиента.
2. Как рассчитать необходимую длину кабеля ( L ) IP-КПЛК для лифтовой шахты?
Для передачи видеосигнала достаточно довести кабель IP-КПЛК от кабины лифта до машинного помещения. Далее рекомендуем использовать обычный UTP-кабель в зависимости от поставленной задачи.
Как правило, известна высота подъёма лифта ( h ) (можно посмотреть в паспорте лифта или уточнить у лифтовой эксплуатирующей организации). К этой высоте рекомендуем прибавить 15 метров. Этого будет достаточно, чтобы провести кабель по кабине, в шахте и по машинному помещению.
Итого необходимая длина кабеля IP-КПЛК - L = h + 15м
Например, для стандартной «9-этажки» достаточно длины кабеля L=22,4м+15м=37,4м
Но в современных высотных зданиях иногда необходимо учитывать высоту подземной парковки, высоту оголовка шахты и т.п.
3. Можно ли подключать по кабелю IP-КПЛК видеокамеры с PoE-питанием?
Да, можно. Как показывает практика, большинство наших клиентов используют именно такие IP-видеокамеры в лифтах.
Но в кабеле IP-КПЛК есть ещё 2 жилы сечением 0,75мм², которые можно использовать как для питания видеокамеры, так и для диспетчеризации лифта или для других целей.
4. Почему такое маленькое сечение у витой пары в IP-КПЛК – 2х0,2мм? Достаточно ли такого сечения?
Как правило специалисты привыкли к общепринятому обозначению «витой пары» UTP 4х2х0,52. В этом обозначении цифра 0,52 обозначает диаметр поперечного сечения жилы кабеля, а площадь поперечного сечения при таком диаметре – 0,21мм² (геометрия 9 класс - S = π × r²)
В случае с принятым обозначением кабеля IP-КПЛК 2х0,75+4х(2х0,2) цифры 0,75мм² и 0,2мм² обозначают именно площадь сечения жил кабеля в мм², а не их диаметр в мм. Таким образом, запись 4х(2х0,2) в обозначении кабеля IP-КПЛК примерно соответствует сечению 4х2х0,52 в кабеле UTP.
5. Почему нельзя использовать обычный кабель UTP 4х2х0,52 или подобные неспециализированные кабели для передачи видеосигнала из кабины лифта?
Некоторые специалисты по видеонаблюдению действительно пытаются использовать обычный кабель UTP и крепят его к штатному подвесному кабелю лифта стяжками. В интернете даже гуляют "обучающие" видеоролики на эту тему.
Однако любой специалист по лифтам скажет, что такой способ не приемлем к лифтам. Из-за разной гибкости кабелей при движении кабины возникает разница в натяжениях 2-х кабелей, и через какое-то количество циклов подъём-спуск подвесной кабель начинает скручиваться и цепляться за выступающие части конструкций лифта и шахты. Чаще всего это приводит к обрыву всех подвесных кабелей и повреждению оборудования на кабине лифта. Замена кабеля и ремонт лифта обходится в этом случае от 100000 рублей, а люди неделями ходят пешком на свой этаж.
6. У меня в спецификации экранированный кабель для лифта. Продаёте такой кабель?

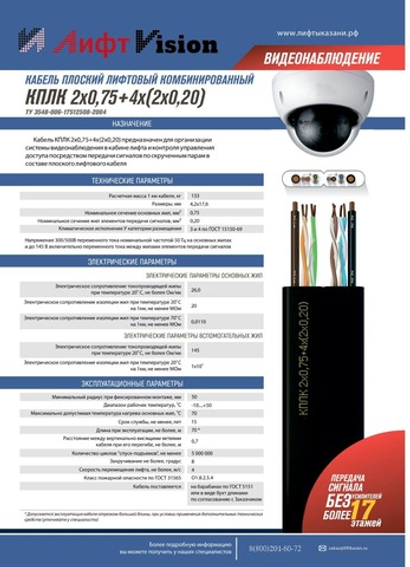

Да. В нашем ассортименте есть и экранированные кабели. Например КПЛК 2х0,75+4х(2х0,20)э
Но обращаем внимание, что кабель КПЛК 2х0,75+4х(2х0,20)э имеет технические ограничения по передаче видеосигналов в зависимости от длины (до 30м)
В случае необходимости передачи видеосигнала рекомендуем применять не экранированный кабель IP-КПЛК 2х0,75+4х(2х0,20).
Кабели с экранированной витой парой (2х0,20)э для интернета и видеонаблюдения с цифровой видеокамерой работают на длинах до 30 метров без дополнительного оборудования, а при бОльших длинах требуется дополнительно устанавливать усилительную аппаратуру. Экран из медных проволок диаметром 0,10 мм в этом кабеле служит для защиты от низкочастотных помех (работа двигателей привода дверей кабины и т.п.)
Кабели с витой парой без экрана (2х0,20) для интернета и видеонаблюдения с цифровой камерой, работают на длинах до 70 метров без дополнительного оборудования и дают хорошую картинку при соблюдении условий монтажа и и при прокладке кабеля на расстоянии не менее 50см от силовых кабелей в шахте и в машинном помещении лифта.
7. Что делать, если высота подъёма большая или нет возможности (или нет желания) связываться с прокладкой дополнительного кабеля по шахте?
Использовать E-line адаптеры ЛНГС.465213.275!
E-line адаптеры по аналогии с PLC-адаптерами позволяют передать видеосигнал от IP-видеокамеры по 2-хпроводной линии на расстояние до 300м при скорости передачи до 30 Mbit/sec. Можно использовать имеющиеся жилы подвесного кабеля лифта, даже если по ним уже передаётся электрический ток. Но необходимо помнить, что для E-line адаптеров требуется питание с напряжением постоянного тока 9-24V.
Если у Вас ещё остались вопросы или Вы хотите заказать оборудование – пишите на нашу электронную почту zakaz@liftkazan.ru или в мессенджеры по кнопкам в «шапке» сайта
А ещё Вы можете пройти небольшой опрос по этой ссылке, поделиться опытом использования оборудования для видеонаблюдения в лифтах и получить скидку 10% на кабель IP-КПЛК и 100% на кабельный барабан.
