Во многи проектах предусмотрены помещения, доступные для маломобильных групп населения (МГН), в том числе санузлы и душевые кабины для МГН, в которых предусмотрена установка систем двусторонней связи и систем вызова персонала.
Рекомендуем при проектировании таких помещений руководствоваться Сводом правил СП.59.13330.2020 и ГОСТ Р 51671-2020
В частности СП.59.13330.2020 содержит следующие рекомендации:
"6.5.8 Замкнутые пространства зданий (доступные помещения различного функционального назначения: кабины ... уборной, душевой, лифт, кабина примерочной и т. п.), где инвалид может оказаться один, а также лифтовые холлы, приспособленные для пожаробезопасных зон, и пожаробезопасные зоны должны быть оборудованы системой двусторонней связи. Система двусторонней связи должна быть снабжена звуковыми и визуальными аварийными сигнальными устройствами и соответствовать требованиям 6.5.10.
Снаружи такого помещения над дверью следует предусмотреть комбинированное устройство звуковой и визуальной (прерывистой световой) аварийной сигнализации. Помещение, в которое выводится сигнал от устройства вызова помощи, определяется заданием на проектирование."
ГОСТ Р 51671-2020 содержит следующие рекомендации:
7.2.3.2 Вызывное устройство в кабине размещается на высоте от 0,6 до 0,8 м в зоне унитаза. Кнопка вызова дополняется шнуром красного цвета с рамкой (треугольной или круглой формы диаметром не менее 50 мм), находящейся вблизи пола на уровне от 0,2 до 0,4 м, которая позволит при падении надежно захватить шнур человеку с нарушенной функцией верхних конечностей. Допустимо выполнять вместо шнура дублирующую кнопку на высоте не более 0,4 м.
7.2.3.3 Вызывное устройство должно иметь цветовую маркировку (красного или желтого сигнального цвета) и табличку на высоте от 1,4 до 1,5 м по ГОСТ Р 52131 для опознавания его инвалидами с нарушением функции зрения.

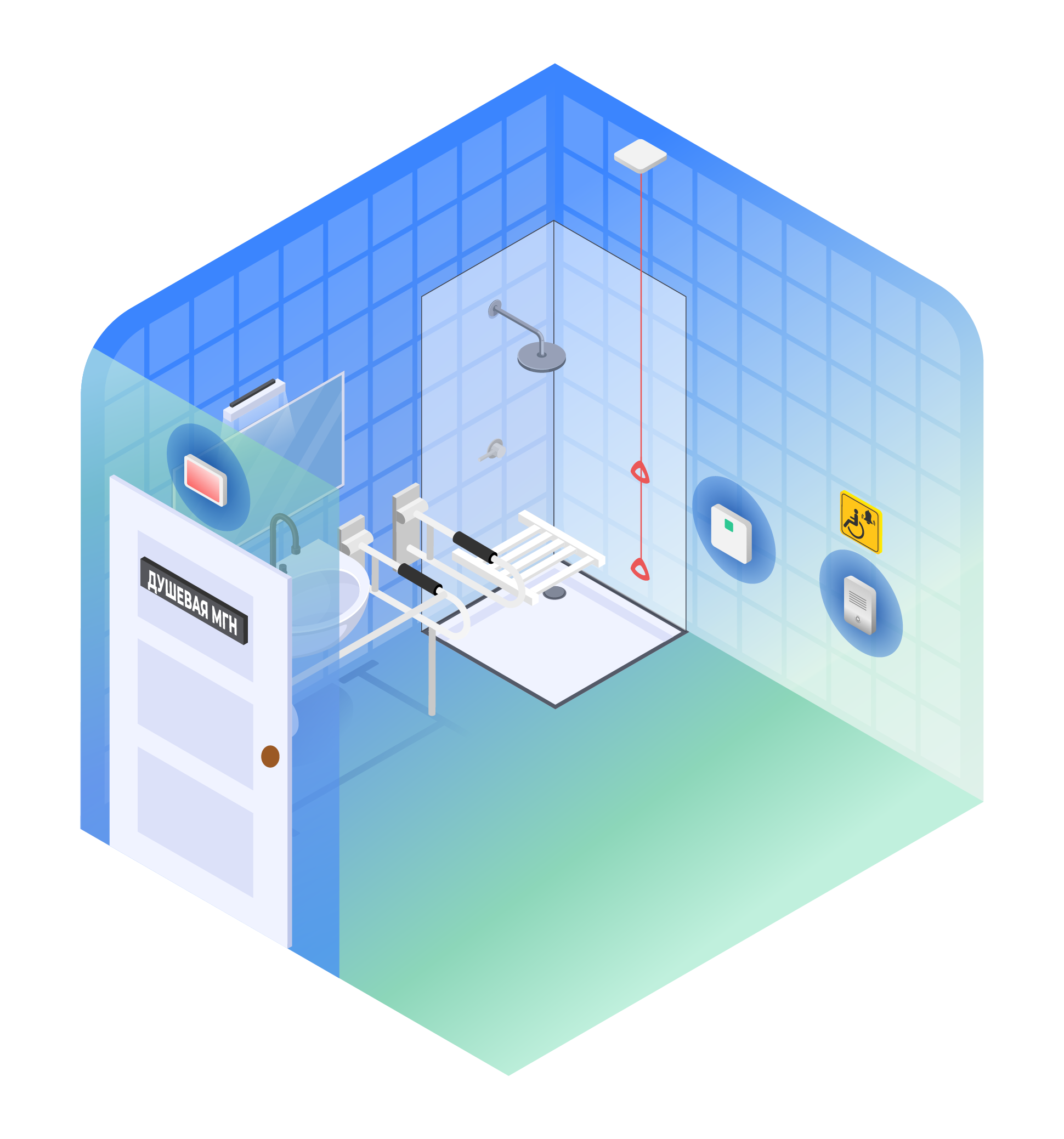

7.2.3.4 В закрытых душевых кабинах для инвалидов вызывное устройство располагается выше душевой лейки (под потолком). В этом случае шнуровой модуль для срабатывания устройства оснащается двумя рамками-захватами на уровне от 0,8 до 1,1 м и вблизи пола на уровне от 0,2 до 0,4 м.
7.2.3.5 Снаружи доступных кабин уборных, а также закрытых доступных душевых для дополнительного информирования персонала объекта об экстренной ситуации необходимо устанавливать светозвуковые аварийные сигнализаторы, срабатывающие при активации устройства вызова помощи. Основной тревожный сигнал должен выводиться на дежурный пульт.
Примечание — Устройство аварийной сигнализации вызова снаружи указанных помещений необходимо для
незамедлительного реагирования персонала, находящегося вблизи него, и точной идентификации
помещения, из которого поступил сигнал.
7.2.3.6 Сброс вызова должен осуществляться персоналом посредством кнопки, размещаемой внутри помещения, из которого поступил сигнал. Кнопка сброса располагается на высоте 1,1 м, чтобы инвалид мог самостоятельно отменить вызов, если он был ошибочным или необходимость помощи миновала. Кнопка сброса вызова должна быть зеленого цвета.

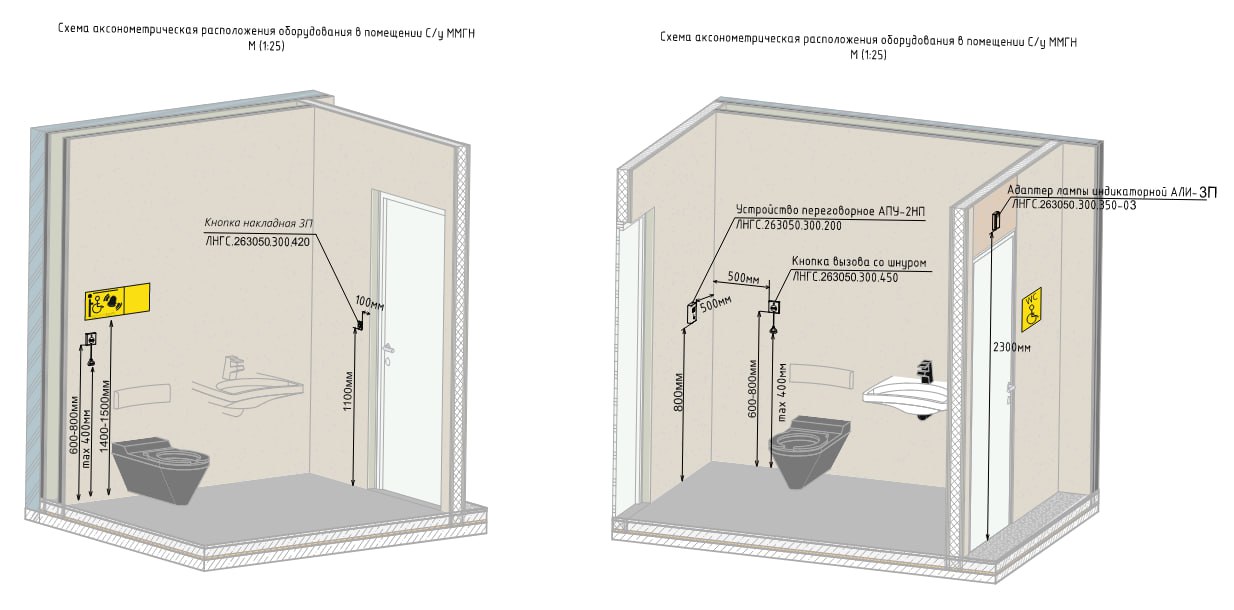

Исходя из вышеуказанных рекомендаций, функциональных характеристик и принципа работы системы двусторонней связи мы рекомендуем пример расположения устройств для связи МГН, представленный на схемах:

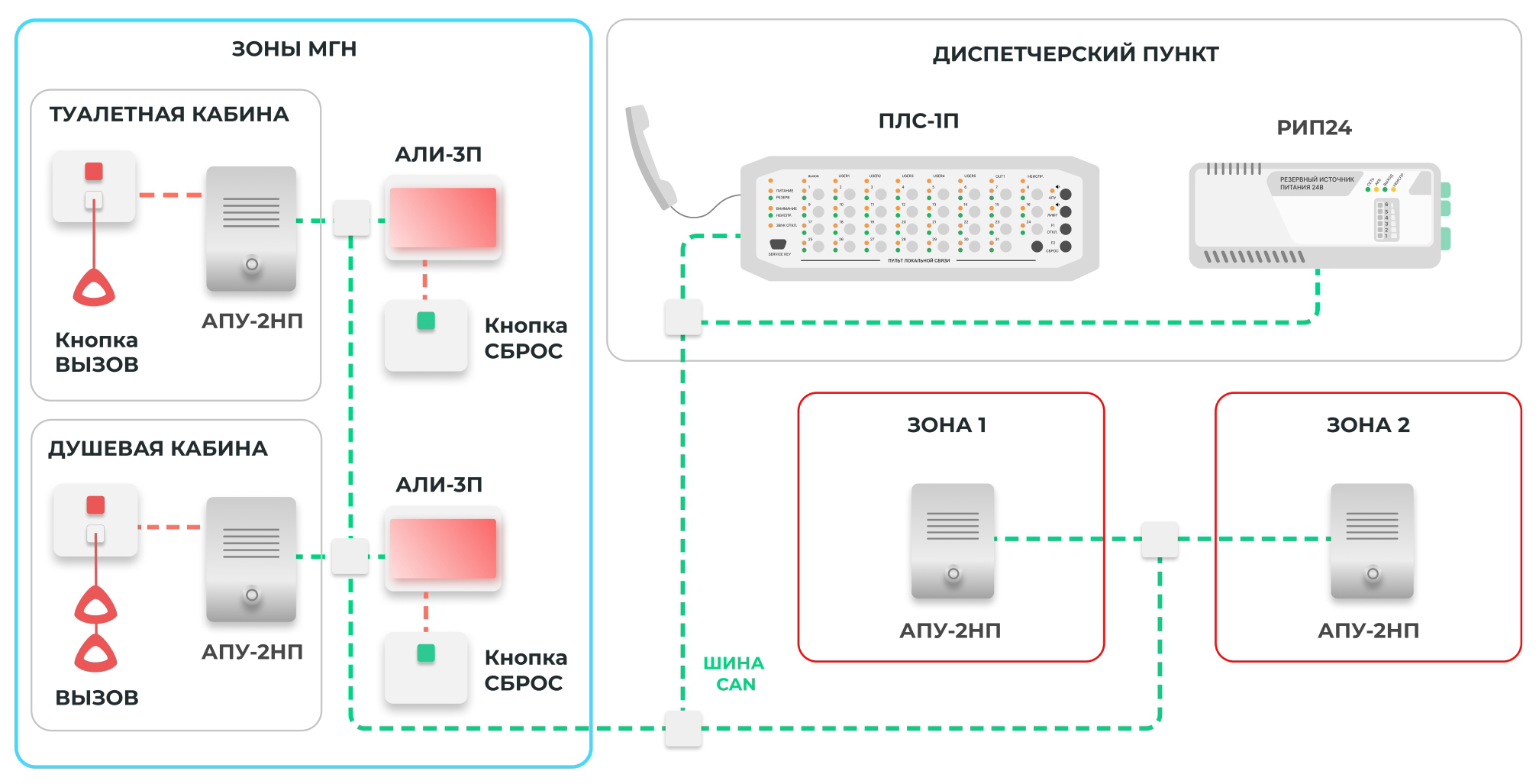

Состав системы связи в санузлах, предназначенных в том числе для МГН:
- Устройство переговорное АПУ-2НП ЛНГС.263050.300.200
- Кнопка вызова накладная со шнуром П ЛНГС.263050.300.450 или
- Устройство вызова П ЛНГС.263050.300.480 (с двумя захватами в душевую кабину МГН)
- Лампа индикаторная (коридорная) АЛИ-3П ЛНГС.263050.300.350-03 (устанавливается над входом в санузел или пожаробезопасную зону со стороны путей возможной эвакуации)
- Кнопка сброса (отмены) вызова П накладная ЛНГС.263050.300.400 или
- Кнопка накладная 3П ЛНГС.263050.300.420 для сброса вызова устанавливается около двери входа в санузел или пожаробезопасную зону.
- Пульт локальной связи ПЛС-1П ЛНГС.263050.250 на 31 абонента (устанавливается в помещении дежурного персонала)
- Резервный источник питания РИП-24 ЛНГС.263050.210 со встроенными аккумуляторами.
- Ретранслятор шины Can П ЛНГС.263050.270.040-01 (при большой длине ответвлений на шине CAN)

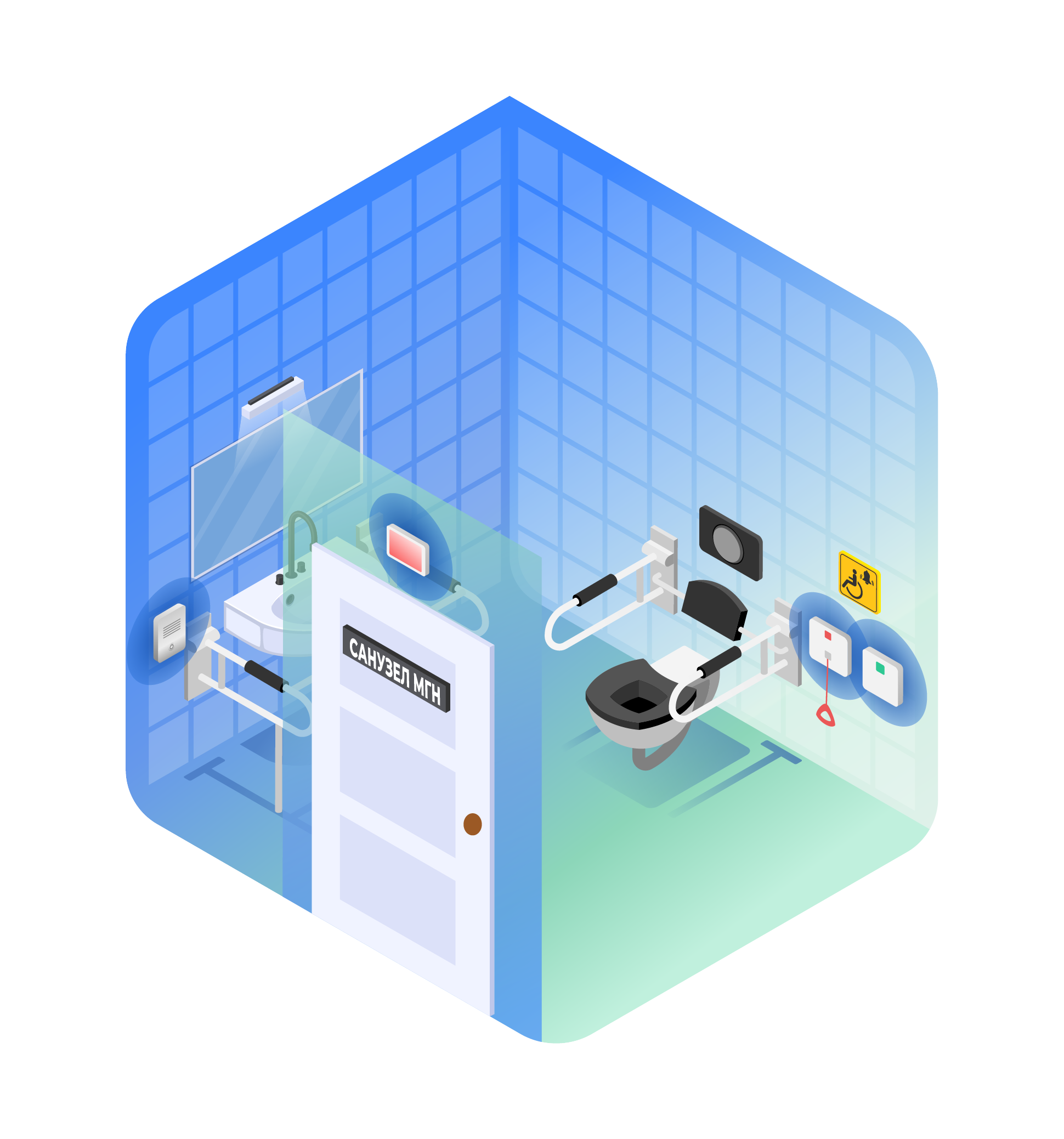

Переговорные устройства (кнопки вызова персонала) и устройства вызова со шнуром размещается на высоте от 0,6 до 0,8 м в зоне унитаза. Кнопка вызова дополняется шнуром красного цвета с рамкой (треугольной или круглой формы диаметром не менее 50 мм), находящейся вблизи пола на уровне от 0,2 до 0,4 м, которая позволит при падении надежно захватить шнур человеку с нарушенной функцией верхних конечностей.
Лампа индикаторная (или как её ещё называют - коридорная) устанавливается над входом со стороны возможной эвакуации. Она сигнализирует светом и звуком о нахождении внутри помещения человека, нуждающегося в помощи. Наличие и громкость звукового сигнала при этом могут регулироваться в зависимости от размеров и расположения помещения и требований заказчика.
Кнопка сброса (отмены) вызова устанавливается внутри помещения, доступного для МГН, или внутри пожаробезопасной зоны. Сброс вызова должен осуществляться персоналом посредством кнопки, размещаемой внутри помещения, из которого поступил сигнал. Кнопка сброса располагается на высоте 1,1 м, чтобы инвалид мог самостоятельно отменить вызов, если он был ошибочным или необходимость помощи миновала. Кнопка сброса вызова должна быть зеленого цвета.
Пульт локальной связи ПЛС-1П устанавливается в помещении дежурного персонала, у консьержа или на пожарном посту.
Резервный источник питания РИП-24 обеспечивает резервное питание системы и может быть установлен на любом участке шины CAN
Ретранслятор шины CAN П используется при больших ответвлениях на шине CAN (см. рекомендации по шине CAN)
Аналогичный принцип расположения устройств для связи МГН может быть применён и в других зонах безопасности МГН или пожаробезопасных зонах.

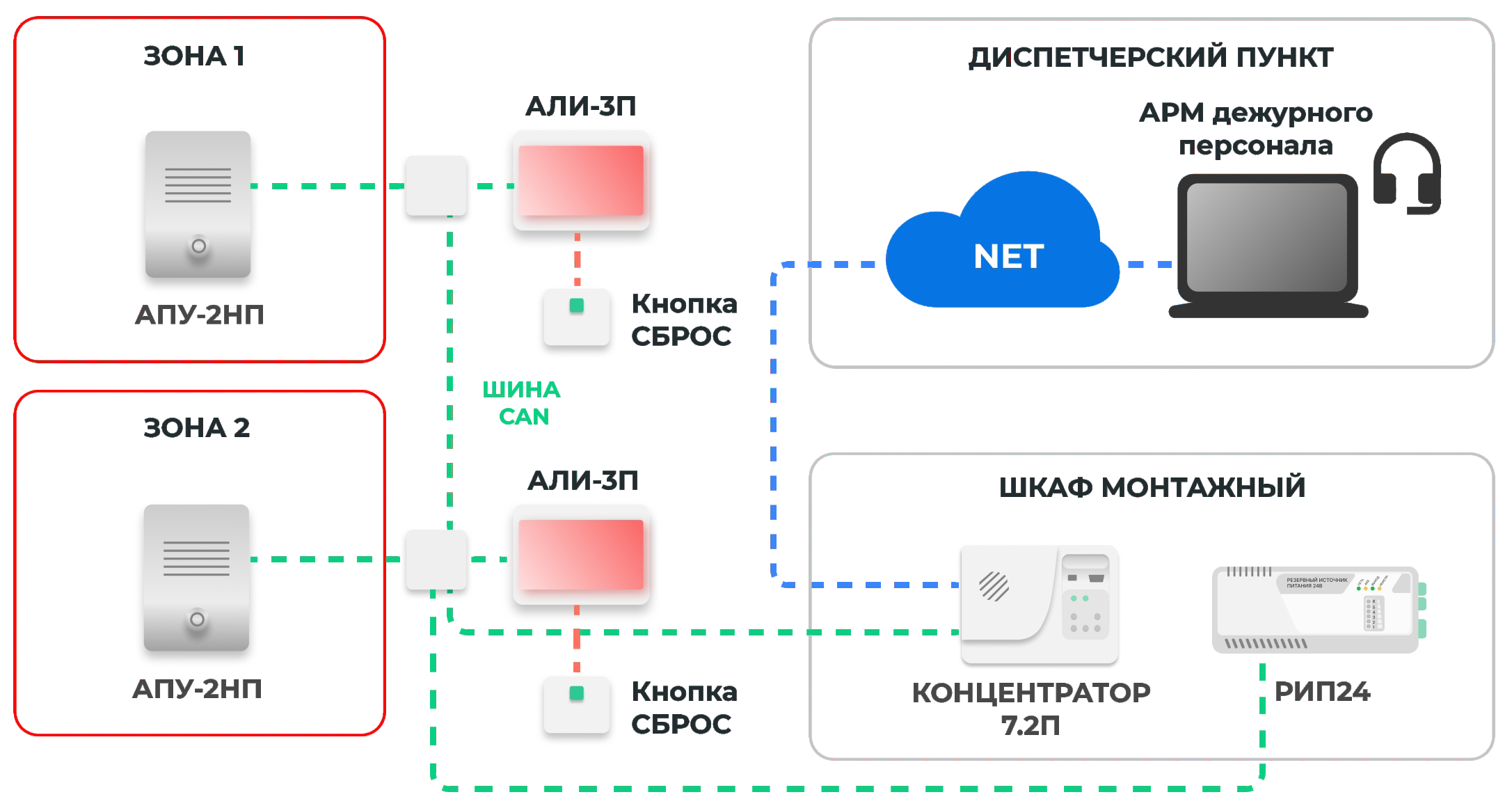

При необходимости организовать удалённую связь с пожаробезопасными зонами (несколько подъездов, несколько МКД или объектов) вместо ПЛС-1П следует использовать Концентраторы 7.2 ЛНГС.465213.270-01 или Концентраторы 7.2П ЛНГС.263050.270-01 и выводить связь по сети Ethernet на АРМ дежурного персонала ЛНГС.263050.001.100 с установленным ПО SmartHouse (предоставляется бесплатно)
Информация представленная в статье носит рекомендательный характер. Окончательное решение по установке тех или иных средств связи принимает проектная организация в соответствии с особенностями проекта.
Краткий видеообзор можно посмотреть на нашем канале в Rutube
Более подробную информацию , а также шаблоны проектов, рекомендации по кабелям и т.п. Вы можете получить, позвонив по телефону 8(800)-201-60-72 или отправив запрос на электронную почту zakaz@liftkazan.ru
