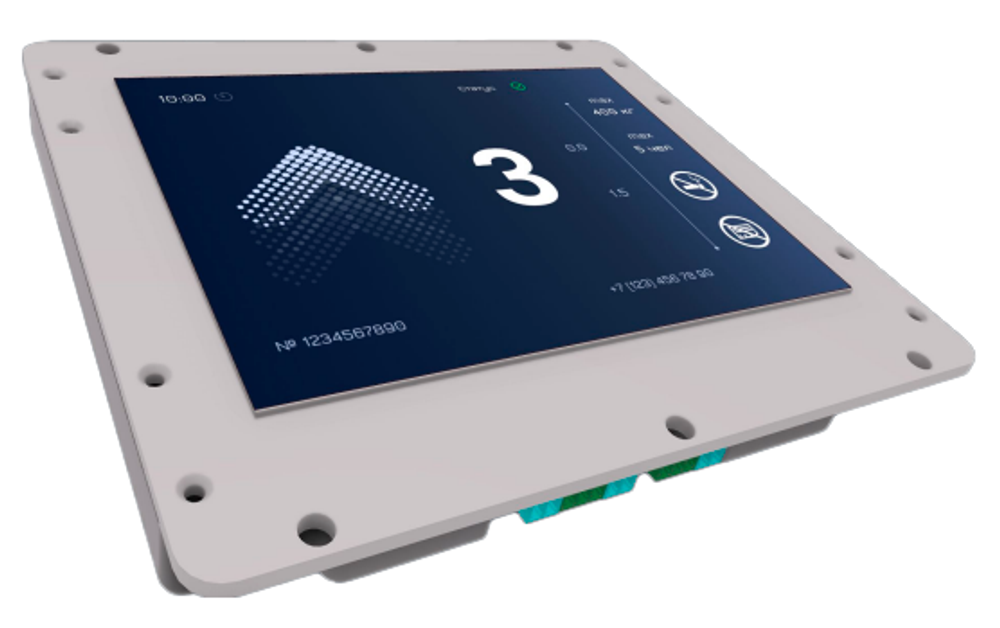

TFT-Дисплей для лифта, диагональ 8", память 32Мб

Для чего нужен TFT‑дисплей в кабине лифта

TFT‑дисплей (на тонкоплёночных транзисторах) в кабине лифта — это современный индикатор, который заменяет старые сегментные табло и даёт больше информации в наглядном виде.

Основные функции:

• Индикация этажа и направления движения. Показывает текущий этаж и стрелку «вверх/вниз» — пассажиру сразу понятно, куда едет кабина.
• Сигналы безопасности и аварийные сообщения. Выводит предупреждения о перегрузке кабины, неисправности, режиме «пожарная опасность», «обслуживание» и т. п.
• Сервисные и диагностические данные. В некоторых конфигурациях на экран выводится код ошибки, статус дверей, режим работы станции управления — это нужно обслуживающему персоналу.
• Навигация и удобство для пассажиров. Может показывать вместимость, время ожидания, подсказки по использованию лифта, а в ТЦ и бизнес‑центрах — рекламу, новости, погоду.
• Соответствие нормативам. По ГОСТ 34756‑2021 и EN 81‑20/70 индикация положения кабины обязательна; TFT‑экран позволяет выполнить требования с запасом по читаемости и функционалу.
• Интеграция с системами здания. Дисплей может быть частью системы контроля доступа (по картам/кодам) или диспетчеризации, отображая статус «лифт вызван», «ожидание», «в ремонте».

Какие бывают TFT‑дисплеи для лифтов

Их различают по нескольким ключевым параметрам.

По размеру и исполнению

• Малые (2,8–4,3″) — ставят как компактные индикаторы положения кабины. Просты в монтаже, занимают минимум места на приказной панели.
• Средние (7–10″) — универсальные: хватает места и для этажа/стрелки, и для текстовых сообщений, иконок, иногда — простого меню.
• Крупные (10–15,6″ и больше) — используют в премиальных лифтах, ТЦ и отелях: на них удобно выводить рекламу, навигацию по этажам, погоду, новости.

По типу управления и интерфейсам

• С последовательным интерфейсом / CAN / RS‑485. Самые распространённые в лифтовой автоматике: легко подключаются к станции управления (УКЛ, УЛ, ШК6000, Arkel, STEP и др.).
• С поддержкой SD‑карты или USB. Позволяют обновлять прошивку, менять фоны, шрифты, картинки без подключения к ПК — удобно для сетей лифтов.
• Сетевые (Ethernet, Wi‑Fi) — для централизованного управления контентом (реклама, уведомления) из диспетчерской.

По способу взаимодействия

• Пассивные (только вывод информации). Показывают данные от станции управления: этаж, направление, ошибки.
• Сенсорные. Позволяют выбирать этаж касанием, вызывать сервис, переключать язык, запускать голосовое сопровождение.
• С физическими кнопками на корпусе дисплея. Редко, но встречаются для сервисных функций (яркость, громкость, выбор режима).

По исполнению корпуса и защите

• Антивандальное исполнение. Закалённое стекло 4–5 мм, металлический корпус, степень защиты IP20–IP54 в зависимости от места установки.
• Вертикальное/горизонтальное крепление. Многие модели выпускаются в двух ориентациях под разные приказные панели.
• Аварийное питание. Некоторые дисплеи имеют встроенный буфер или вход для АКБ, чтобы показывать этаж и сообщения при отключении основного питания.

По функционалу и брендам (примеры)

• IRIS (разные диагонали 2,8–15,6″, в том числе сенсорные). Поддерживают гибкую настройку графики, обновление по SD, часы, голосовые подсказки.
• M‑View (например, 10″ от МАШ ЮНИТ). Рассчитаны на работу с типовыми станциями (УЛ, УКЛ, ШУЛМ), есть версии с аварийным питанием.
• Универсальные промышленные TFT‑панели. Их адаптируют под лифты: ставят в антивандальные корпуса, добавляют интерфейсы CAN/RS‑485 и ПО для отображения этажа.

Практические нюансы при выборе

1. Совместимость со станцией управления. Нужно точно знать модель станции (УЛ, УКЛ, ШК6000 и т. д.) и протокол (CAN, RS‑485, бинарный код этажей).
2. Габариты и монтаж. Проверьте посадочное место на приказной панели: не все крупные дисплеи встанут без доработки панели.
3. Условия эксплуатации. В паркинге или на улице нужна повышенная защита от пыли/влаги и расширенный температурный диапазон (обычно −20…+70 °C).
4. Требования к контенту. Если планируете рекламу/новости, выбирайте дисплей с сетевым подключением и возможностью удалённого обновления.
