Фотобарьер (световая завеса) FCU0772 KM51161817 Kone

Фотозавеса (её ещё называют световой завесой, фотобарьером или оптобарьером) в лифте — это устройство безопасности, которое не даёт дверям зажать человека, багаж, коляску или любой другой объект в дверном проёме.

Основные задачи

• Защита пассажиров. Главная цель — предотвратить травмы: если в проёме есть препятствие, двери не закроются. Особенно важно для детей, маломобильных людей и тех, кто везёт габаритные вещи.
• Исключение защемления грузов. Фотозавеса реагирует не только на людей, но и на сумки, коробки, тележки — то есть на любые объекты, которые могут попасть в створки.
• Снижение износа оборудования. Благодаря тому, что двери не ударяют по препятствиям и реже работают в режиме «реверс из-за удара», уменьшается нагрузка на привод дверей и продлевается срок службы механизма.
• Соответствие нормативам. Современные лифты по требованиям безопасности (в том числе ТР ТС 011/2011 «Безопасность лифтов») должны иметь надёжные средства контроля дверного проёма — фотозавеса как раз относится к таким решениям.

Как это работает (простыми словами)

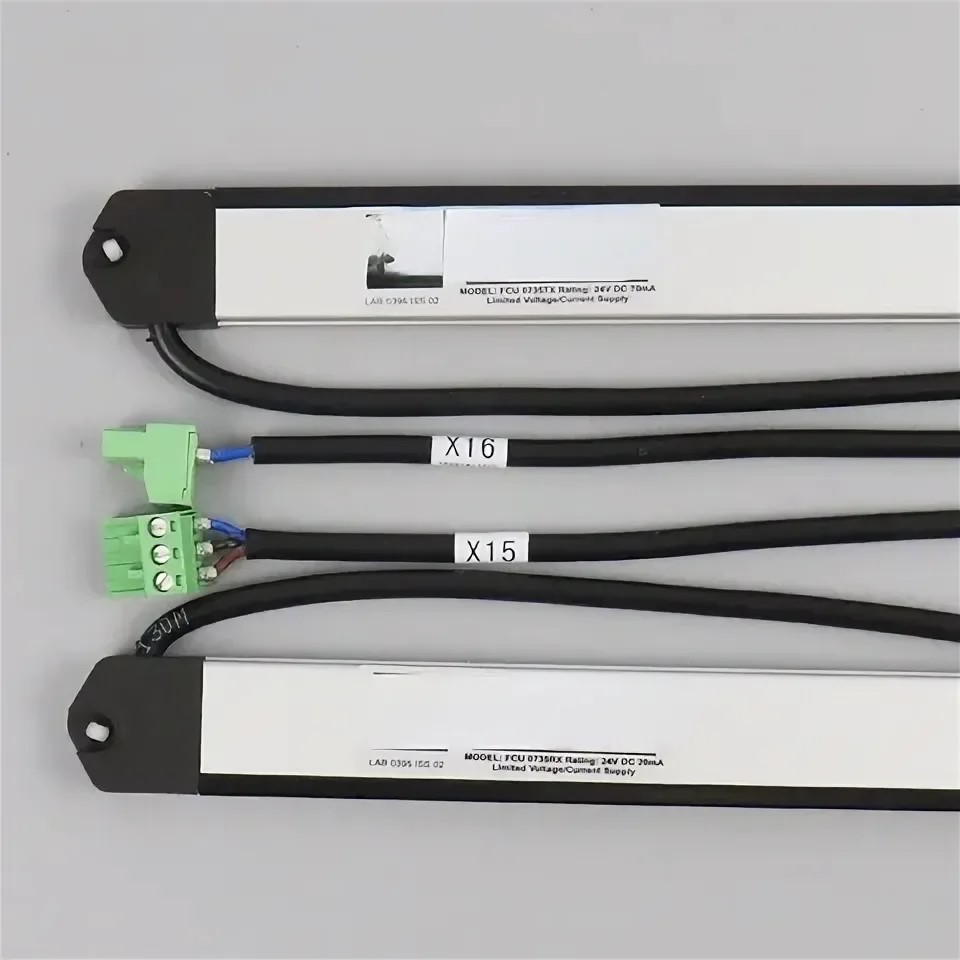

Фотозавеса состоит из двух частей: передатчика и приёмника, которые ставят напротив друг друга по краям дверного проёма (обычно на створках кабины или шахты).

1. Создаётся «сетка» лучей. Передатчик испускает множество инфракрасных лучей (часто — от десятков до более сотни), приёмник их ловит.
2. Контролируется целостность лучей. Система постоянно проверяет: все ли лучи проходят без помех.
3. При прерывании срабатывает защита. Если человек протягивает руку, проходит с коляской или даже с небольшой сумкой, один или несколько лучей перекрываются. Контроллер сразу фиксирует это и подаёт сигнал на станцию управления лифтом.
4. Двери останавливаются и открываются. Привод переключается в режим реверса: движение створок на закрытие прекращается, и они начинают открываться, чтобы освободить проём.
