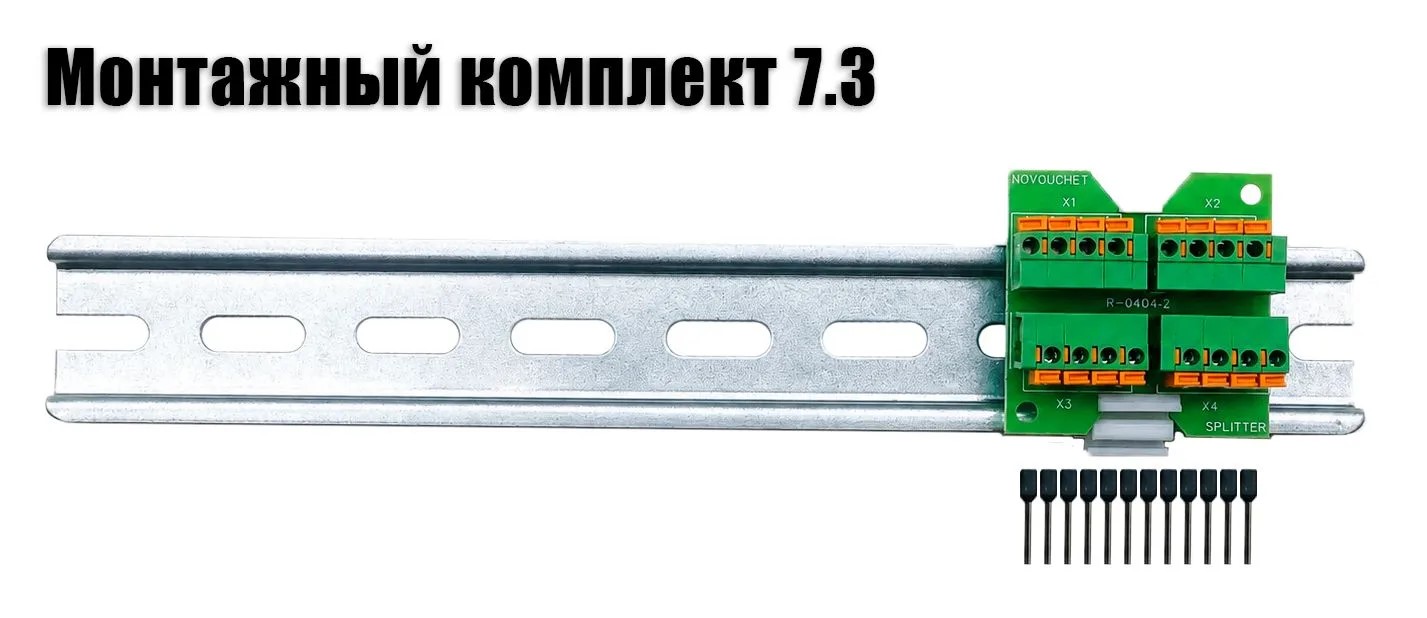

Комплект монтажный 7.3 DIN арт. DN0-R-0404.2-7.3 (для коммутации Can-шины)

(+НДС 22%)

Количество

Комплект монтажный 7.3 DIN (DN0-R-0404.2-7.3) предназначен для быстрой и надёжной коммутации проводов Can-шины при монтаже устройств диспетчерского комплекса Обь на базе линейки 7.2 и 7.3 от Лифт-комплекс ДС.

Комплект может быть полезен:

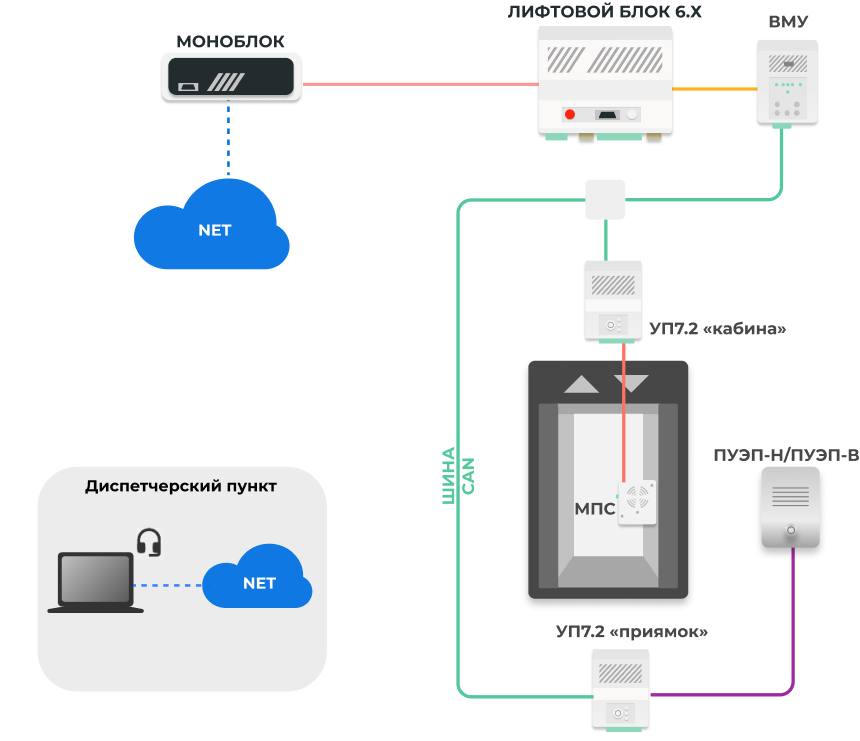

при коммутации Системы связи лифта цифровой (ССЛц) и лифтового блока 6.0;

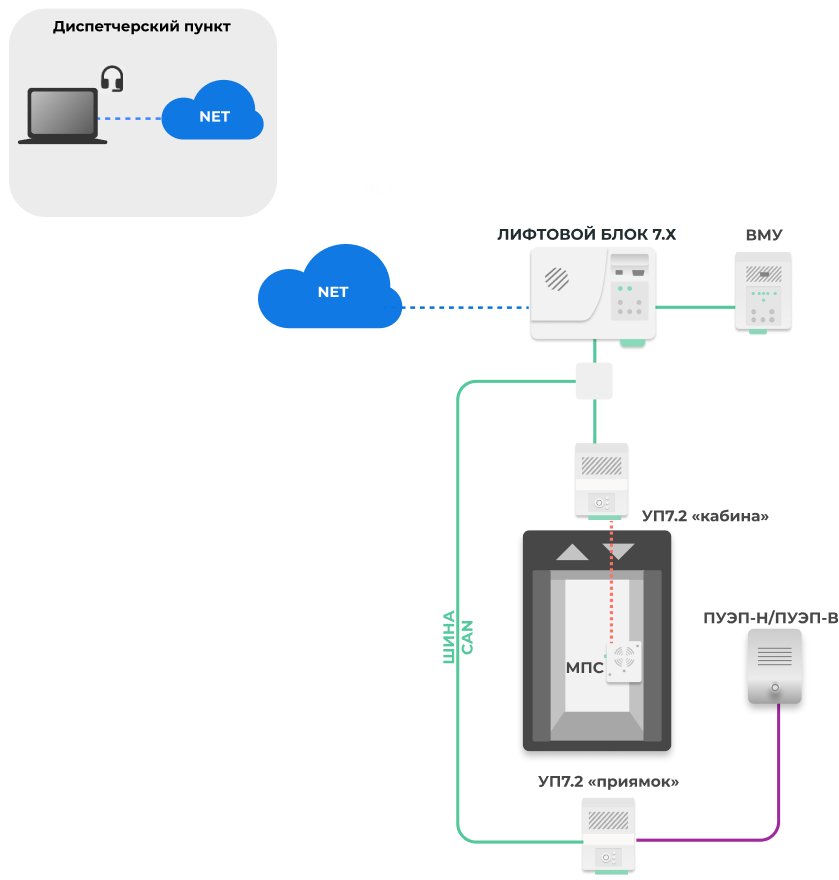

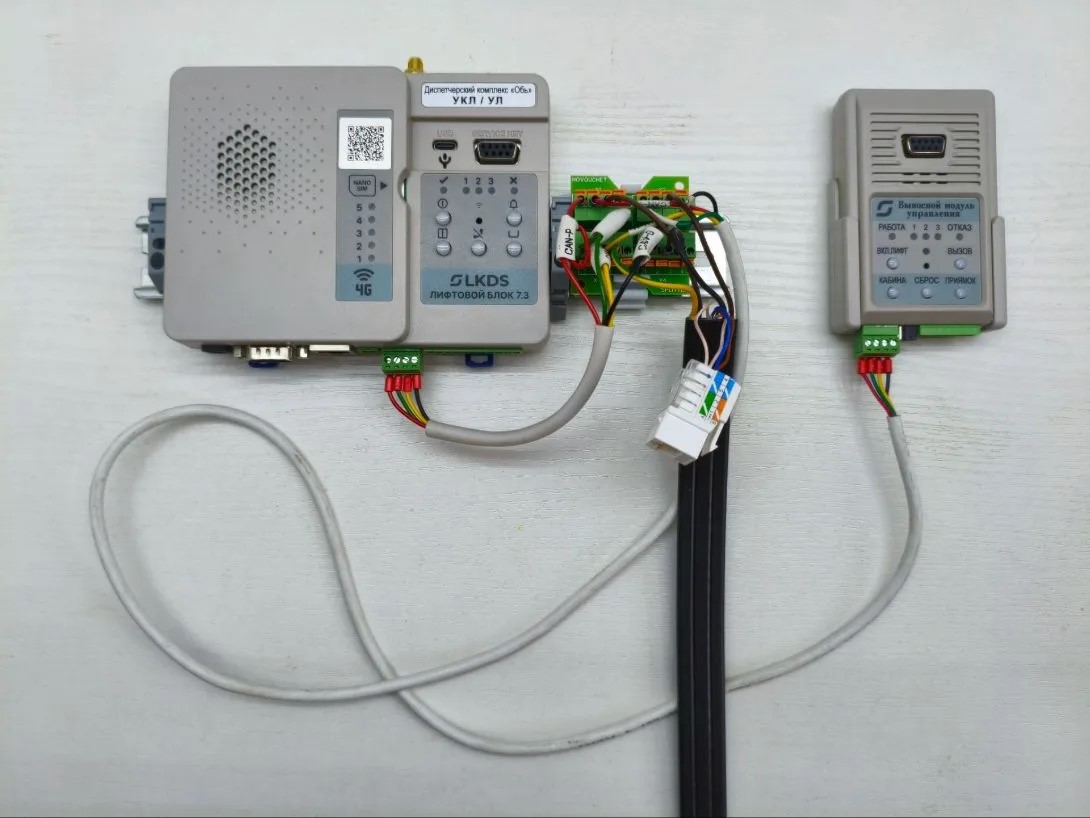

при использовании Выносного модуля управления (ВМУ) и монтаже лифтового блока 7.3 на DIN-рейку вне шкафа управления лифтом;
в других случаях, когда требуется коммутация Can-шины с сечениями проводов от 0,2 до 1,5 мм² (подвесник КПЛ/КПЛК с сечением проводов 0,75; UTP 2x2x0,75-1,5)

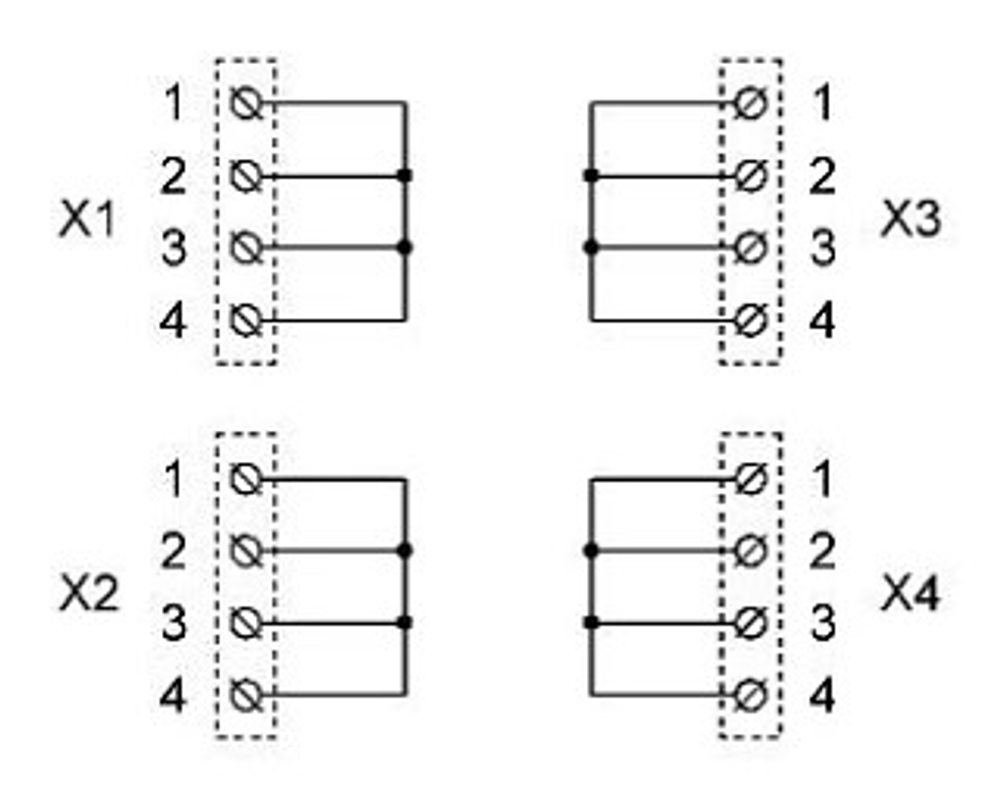

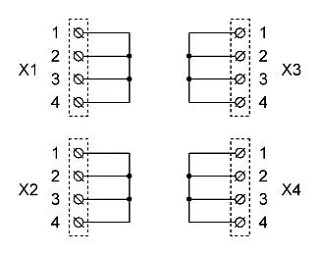

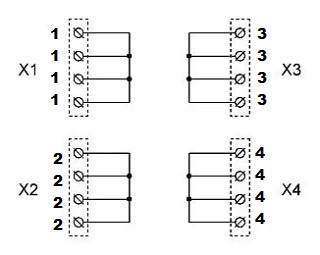

Схема коммутации:

Выбрать

Описание

Отзывы

Документация и схемы

Описание

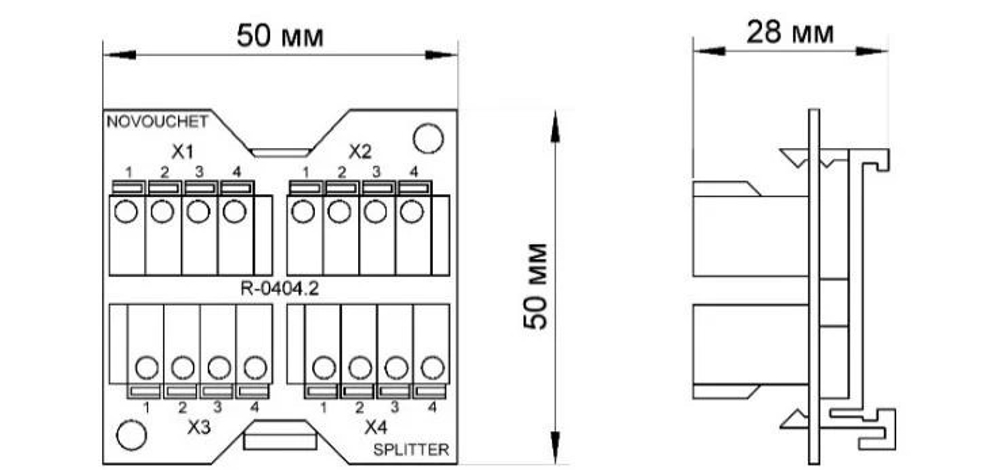

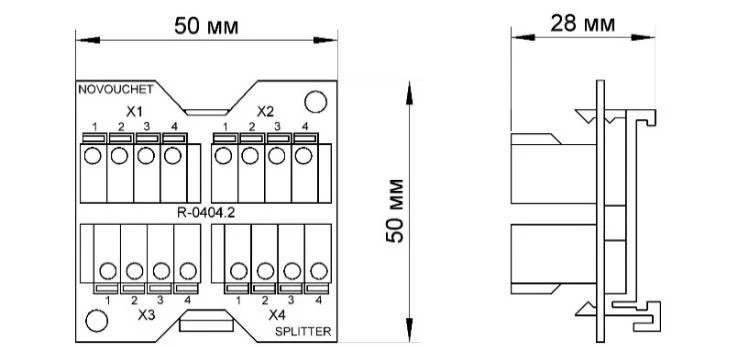

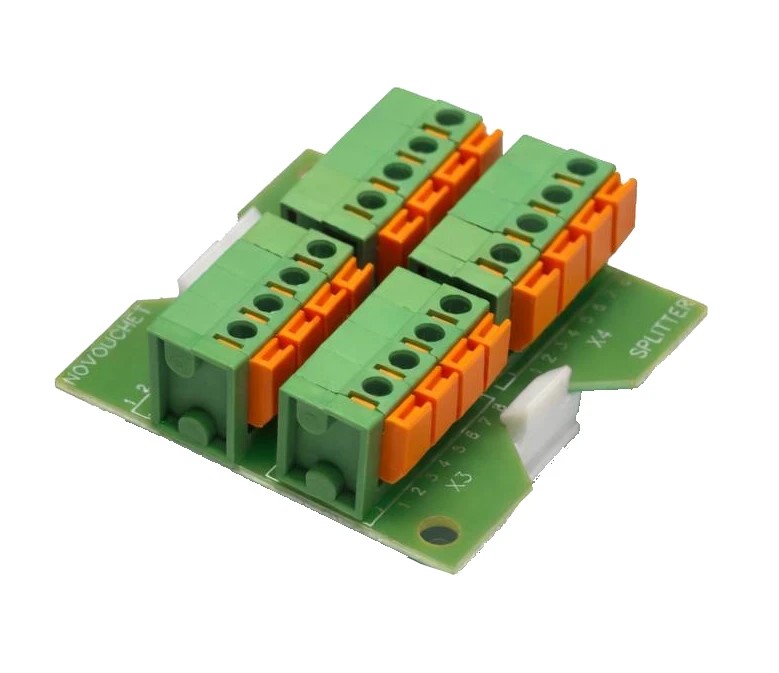

Соединение кабелей в блоке коммутации осуществляется при помощи пружинных клеммных колодок, что обеспечивает надежный контакт, существенно упрощает монтаж и исключает необходимость в периодической подтяжке винтов. Устройство проводников позволяет коммутировать как однодольные, так и многожильные провода с сечением от 0,2 до 1,5 мм² Блок коммутации снабжён скобой для крепления на DIN-рейку.

Инструкция к комплекту монтажному 7.3

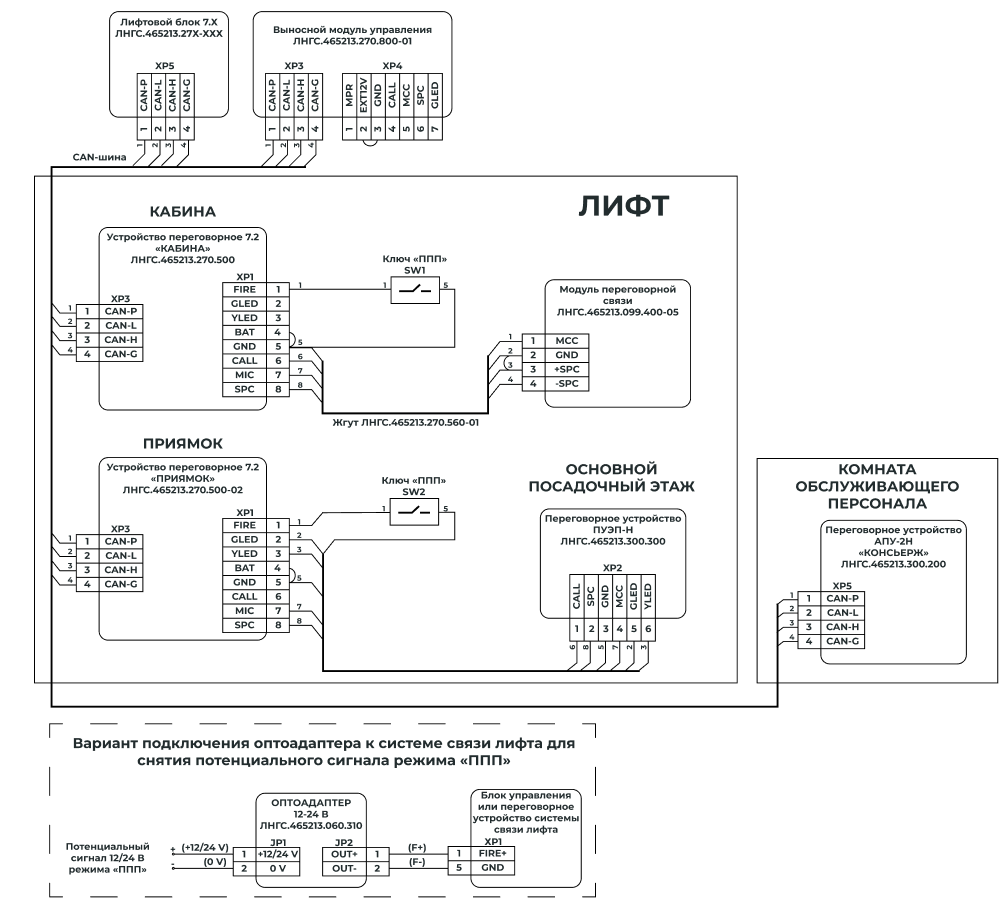

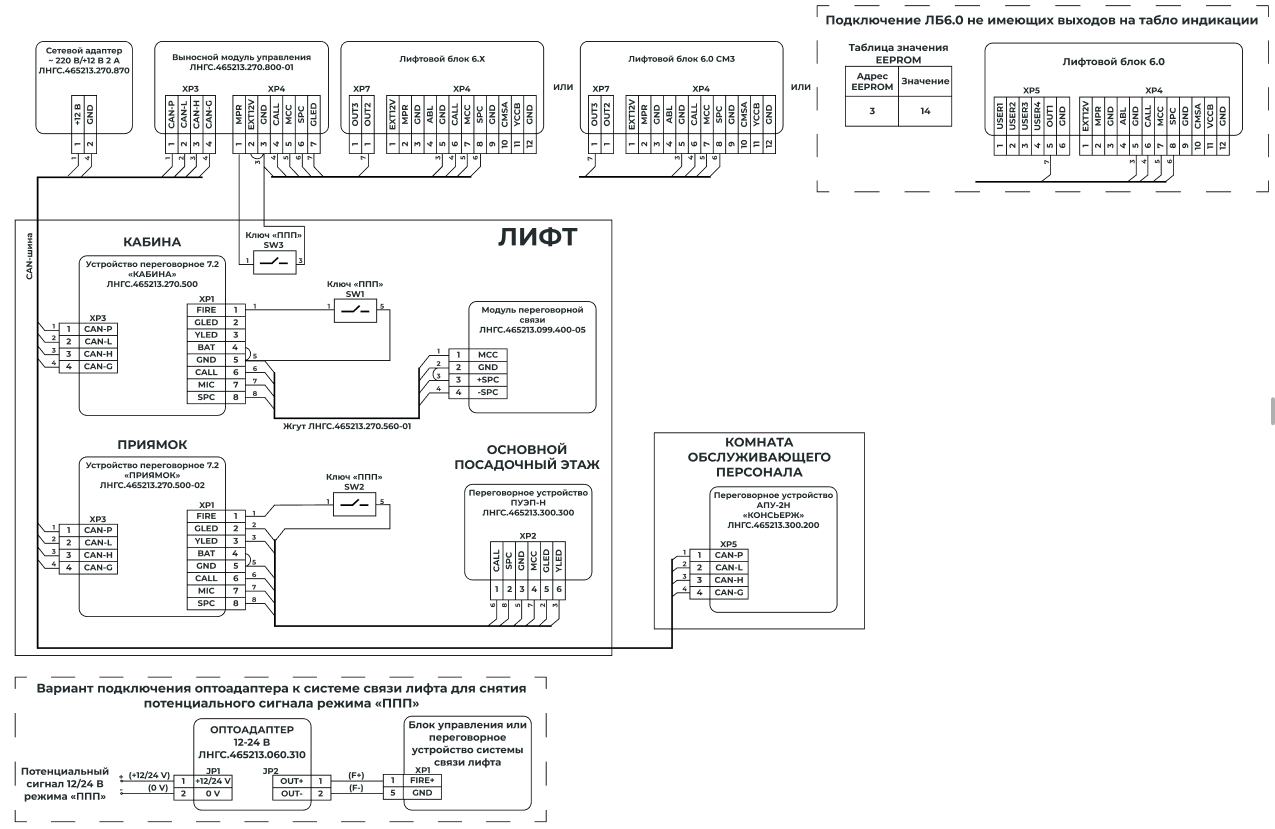

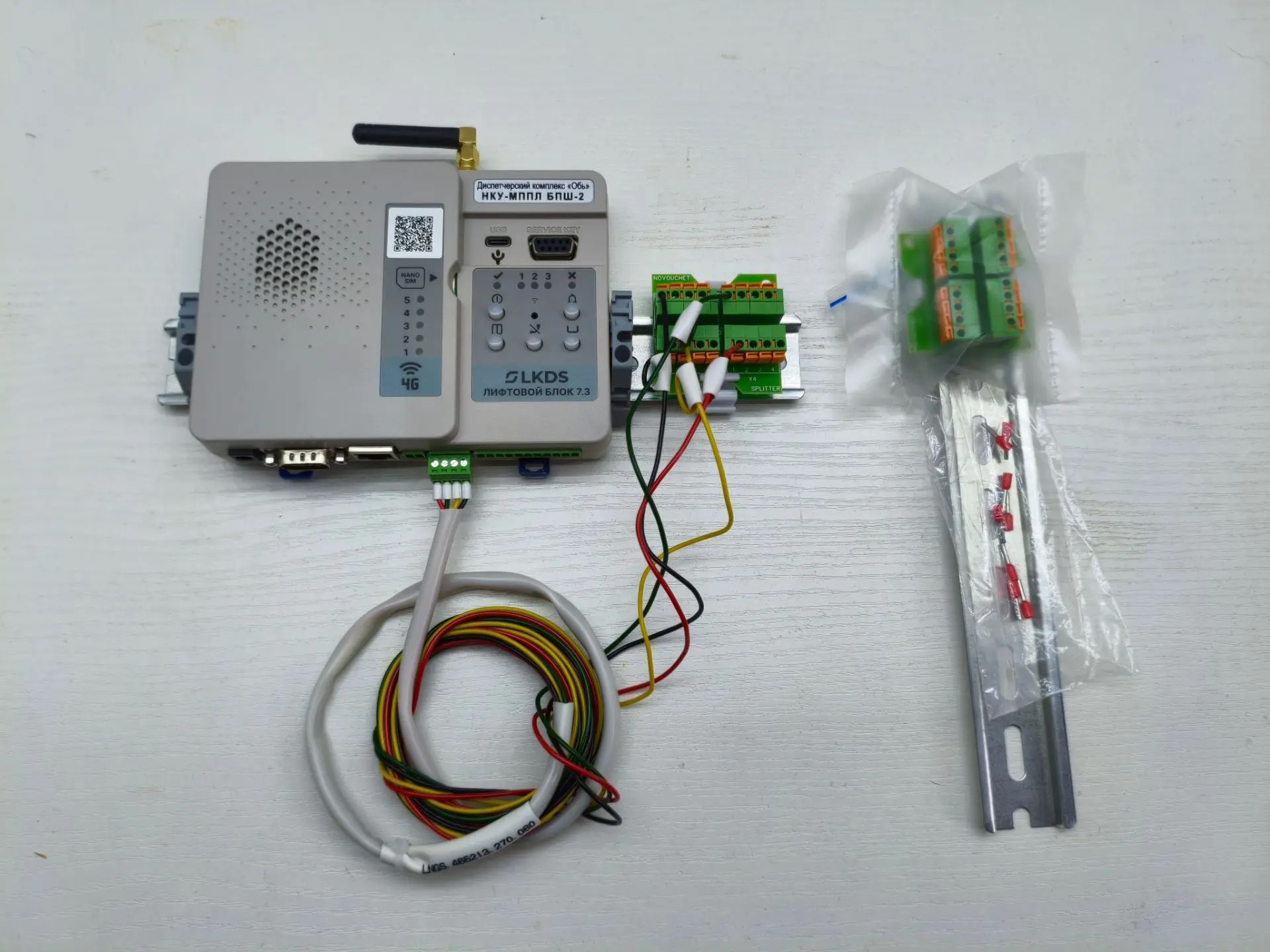

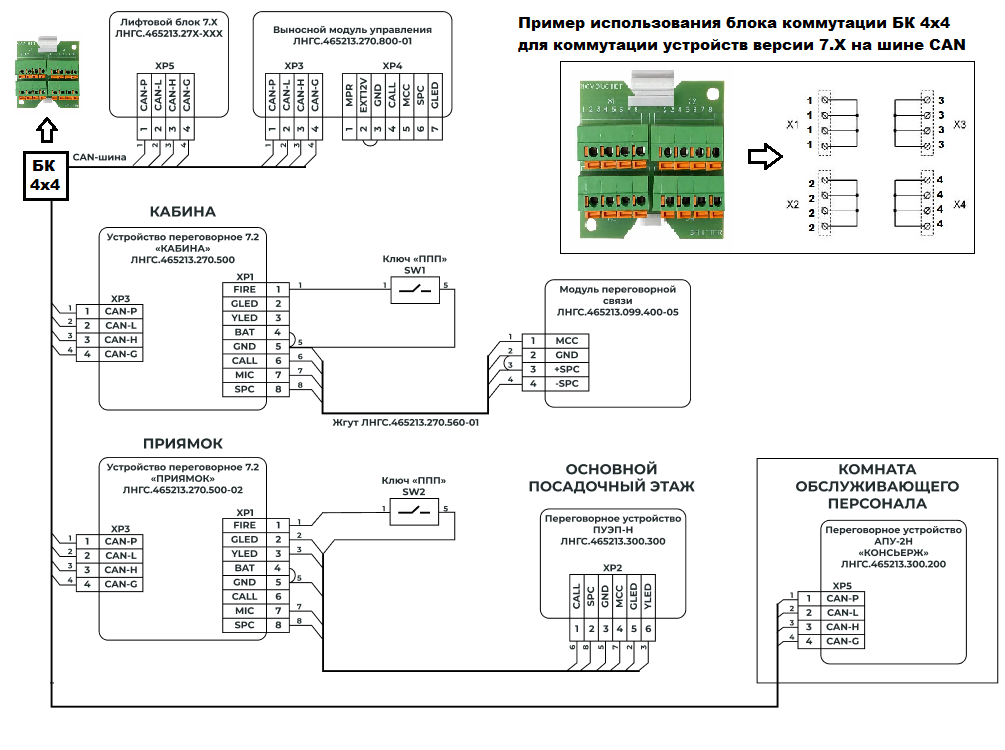

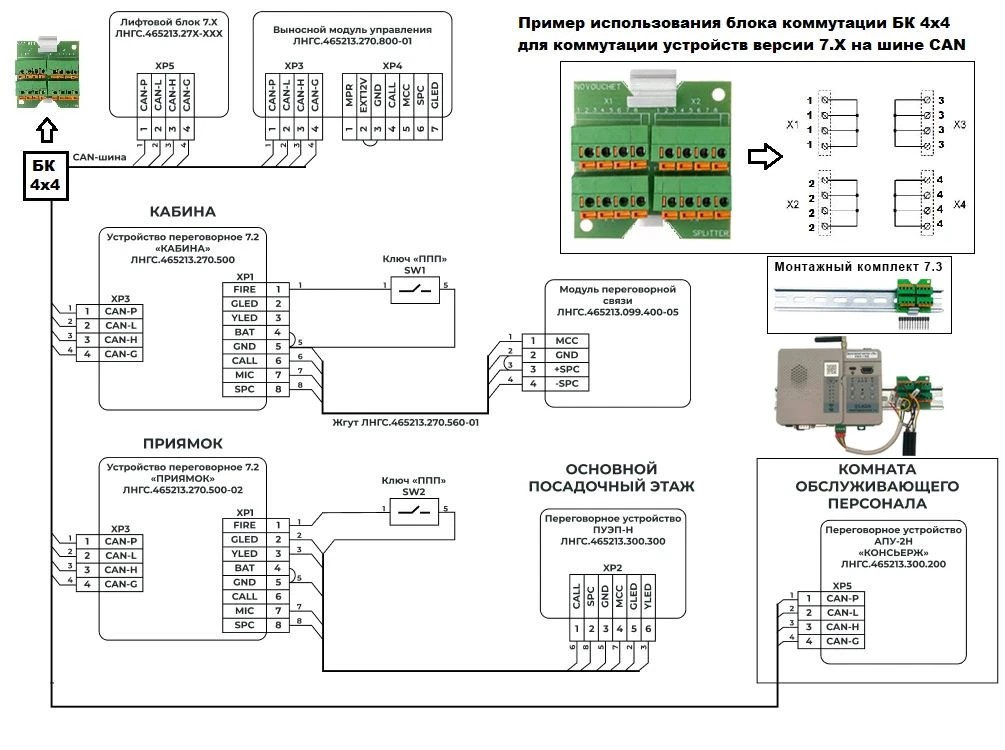

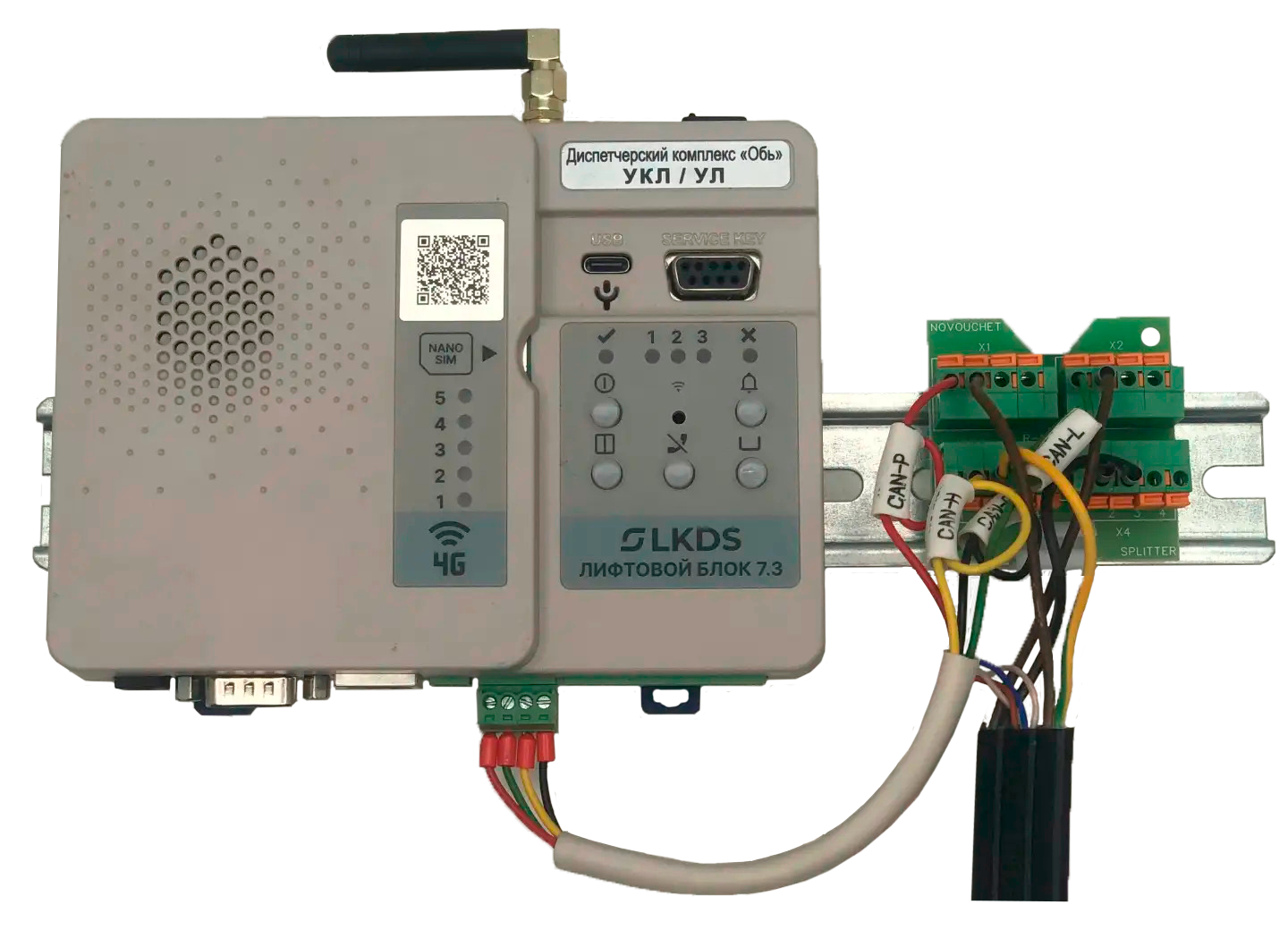

Примеры применения:
