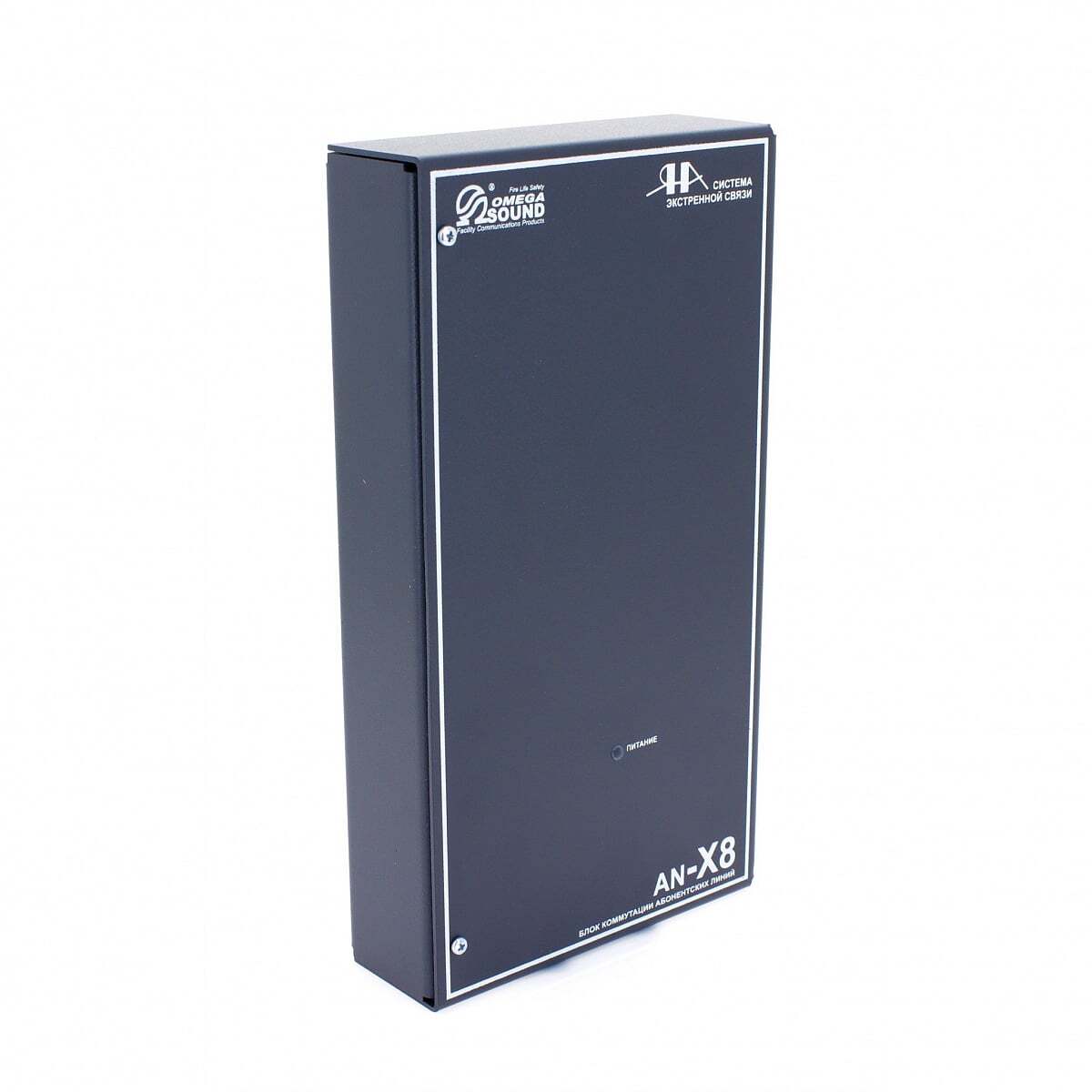

Блок коммутации AN-X8

Входит в состав системы «ЯНА» и предназначены для подключения 8-ми абонентских линий.

В системе с пультом диспетчера AN-CO32 может быть подключено до 4 блоков коммутации, образуя сеть с 32 абонентскими линиями.

Блок коммутации AN-X8 обеспечивает выполнение следующих функций:

• подключение к системе до 8 абонентских устройств голосовой связи AN-BR, AN-BR1, AN-BG или AN-BG1;
• контроль линий связи с абонентскими устройствами;
• питание, контроль и управление абонентскими устройствами;
• передачу информации о состоянии системы на пульт диспетчера AN-CO8 (AN-CO32) и во внешние цепи мониторинга;
• автоматическая защита и изолирование короткозамкнутых линий связи с абонентскими устройствами;
• мониторинг состояния подключенного бесперебойного блока питания.

Основные характеристики:

• Напряжение источника электропитания: 24 В (от 22 В до 28 В)
• Количество подключаемых абонентских устройств: до 8-ми
• Тип связи с абонентскими устройствами: аналоговая
• Длина линий связи от блока коммутации AN-X8 (AN-X8MGN) до абонентского устройства: до 1000 м (для кабеля с сечением жилы 0,22 кв. мм)
• Габаритные размеры (ВхШхГ), мм, не более: 145х265х50
• Масса, не более: 2 кг
