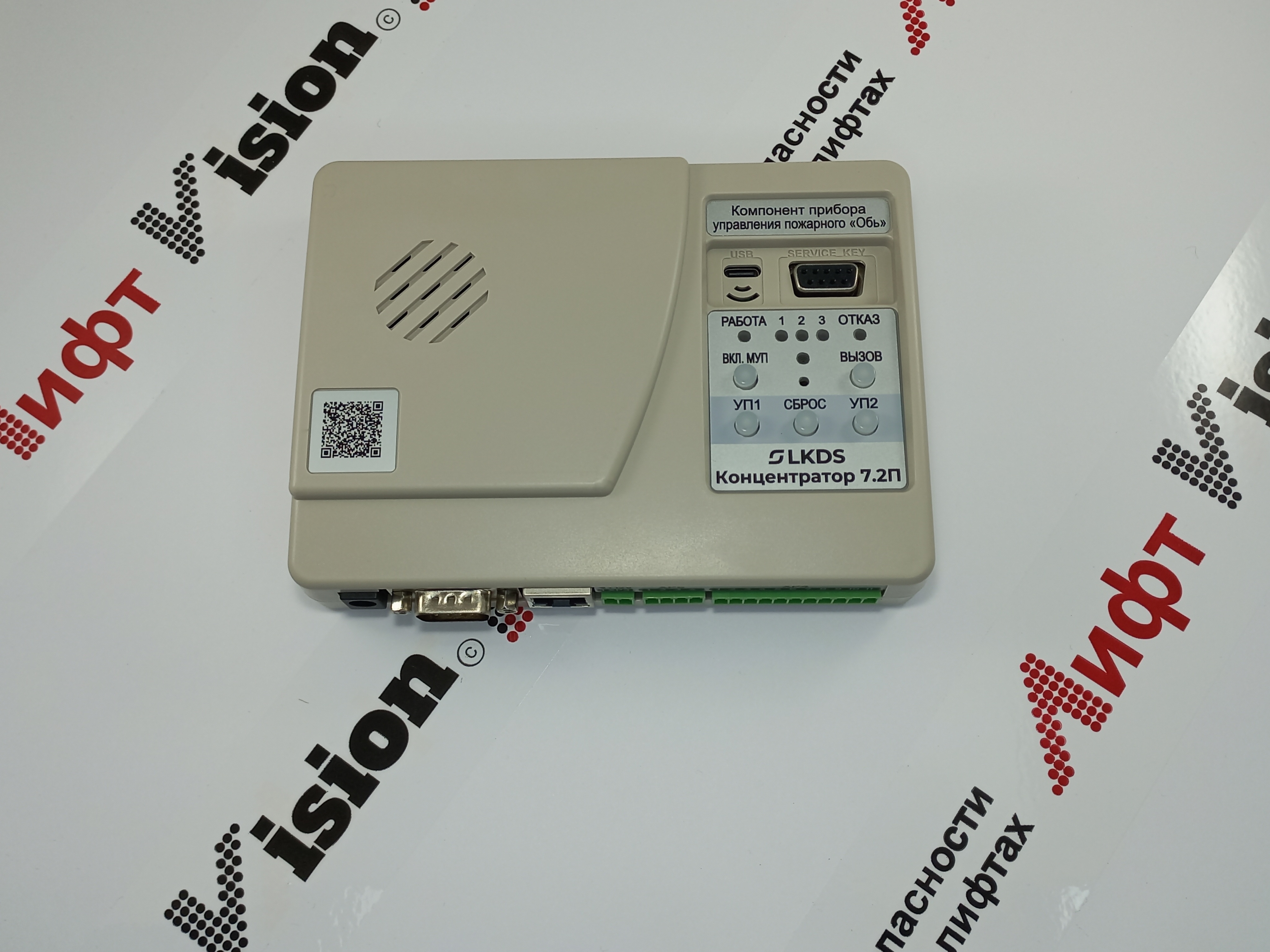

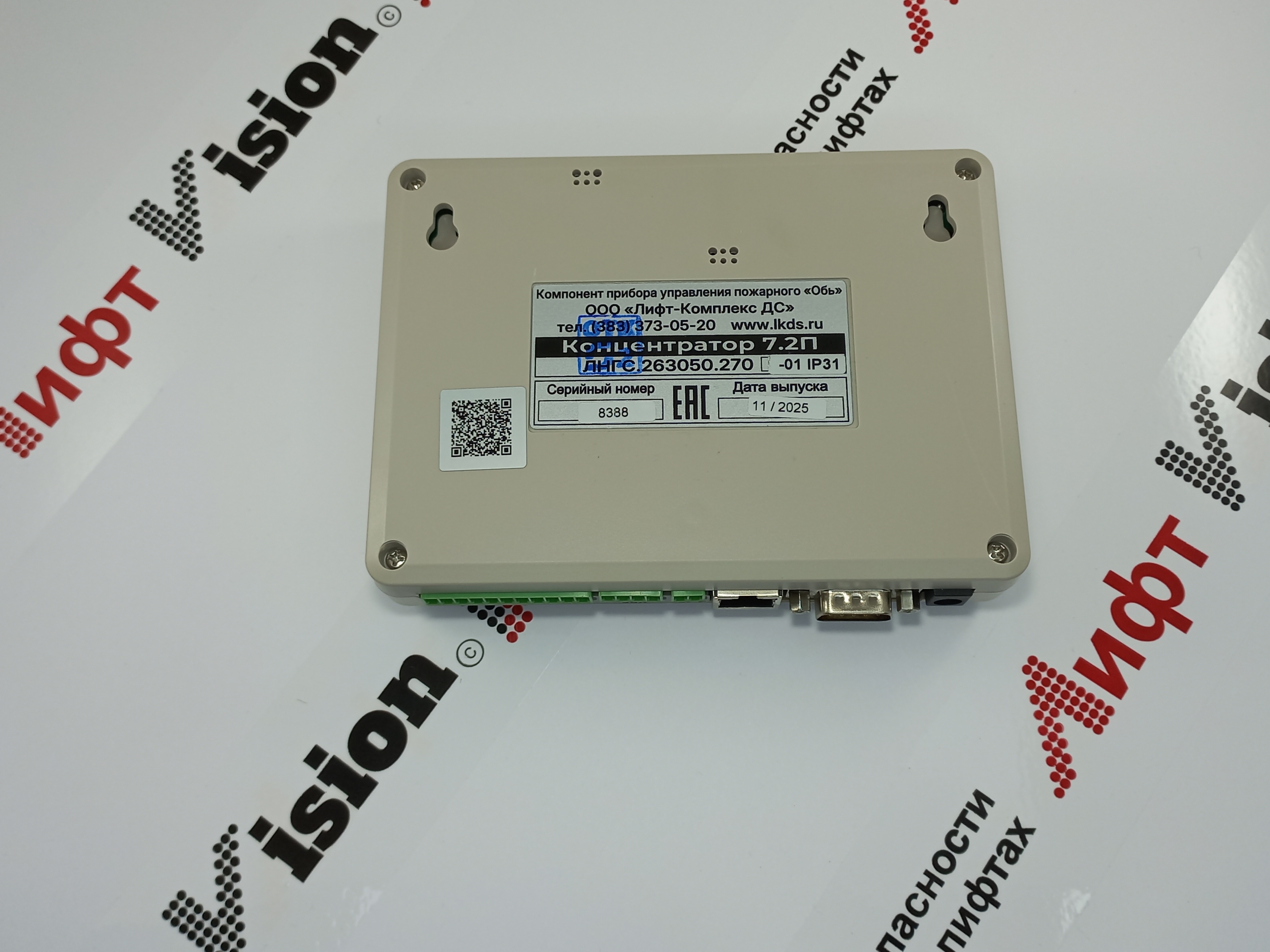

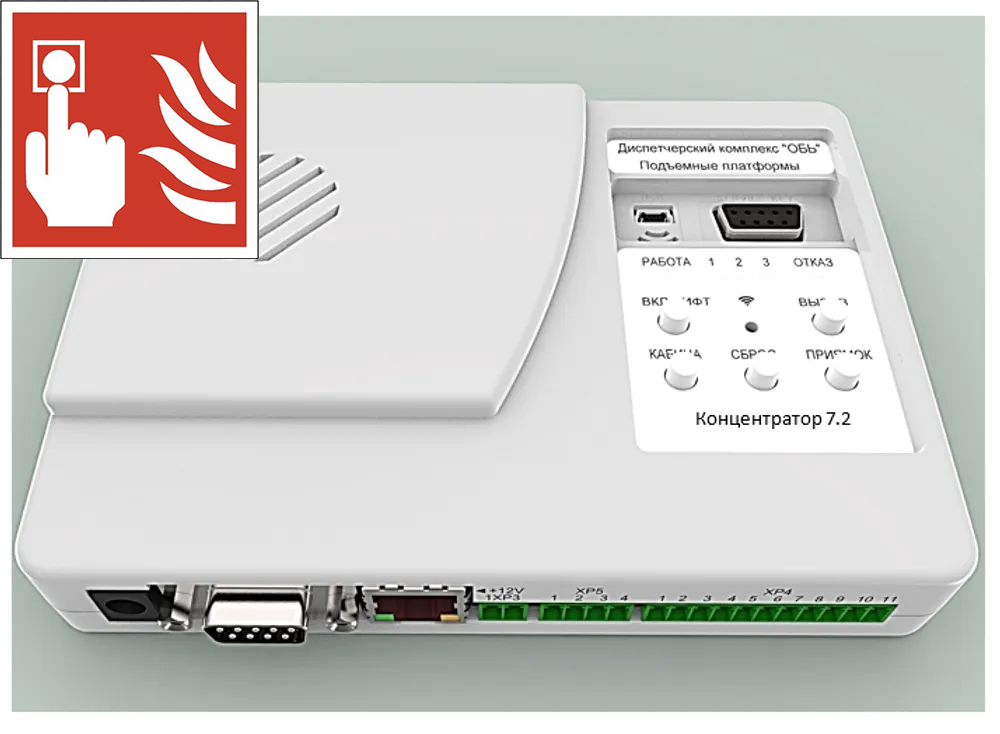

Концентратор 7.2 - основное устройство компонента, обеспечивающее сбор и передачу данных. Имеет встроенный громкоговоритель и микрофон, позволяющий использовать его в качестве переговорного устройства. Комплектуется сетевым адаптером на 24в, обеспечивающим питание всех устройств, подключенных к шине CAN.
Для обеспечения резервного электропитания устройств, подключенных к шине CAN компонента, необходимо использовать резервный источник питания 24 V/2 А РИП24 ЛНГС.263050.210, РИП-24 исп.01 (РИП-24-3/7М4), ИВЭПР 24/2,5 2х12-Р БР, ИВЭПР 24/5 2x12-Р БР
В качестве сети передачи данных между концентратором и диспетчерским пунктом могут использоваться: локальная сеть здания LAN (реализованная по технологии Ethernet (10BASE-T, 100BASE-T)), глобальная сеть Internet, сеть Wi-Fi (стандарта 802.11 b/g/n).
Физический уровень проводной последовательной шины CAN концентратора представляет собой четырехпроводную линию. Два проводника шины CAN (CAN-P и CAN-G) предназначены для питания устройств (напряжением +9...24В), оставшиеся используются в качестве двухпроводной дифференциальной линии (CAN-L и CAN-H) с использованием приемопередатчика (стандарта ISO-11898). Суммарная длина шины CAN может составлять 350 м.
Средства оповещения зон безопасности обеспечивают:
- связь пожарного поста (диспетчерской) с зонами оповещения людей о пожаре (Технический регламент о требованиях пожарной безопасности (Федеральный закон от 22.07.2008 г. №123-ФЗ), статьи 84, п.1,6);
- обратную связь с зонами пожарного оповещения для систем оповещения и управления эвакуацией в СОУЭ 4-5 типов (Свод правил СП 3.13330.2009);
- двустороннюю речевую связь безопасных зон с дежурным персоналом (диспетчером) и организацию связи для людей с ограниченными возможностями (МГН) (Свод правил СП.59.13330.2020).
