Средства оповещения зон безопасности обеспечивают:
- связь пожарного поста (диспетчерской) с зонами оповещения людей о пожаре (Технический регламент о требованиях пожарной безопасности (Федеральный закон от 22.07.2008 г. №123-ФЗ), статьи 84, п.1,6);
- обратную связь с зонами пожарного оповещения для систем оповещения и управления эвакуацией в СОУЭ 4-5 типов (Свод правил СП 3.13330.2009);
- двустороннюю речевую связь безопасных зон с дежурным персоналом (диспетчером) и организацию связи для людей с ограниченными возможностями (МГН) (Свод правил СП.59.13330.2020).

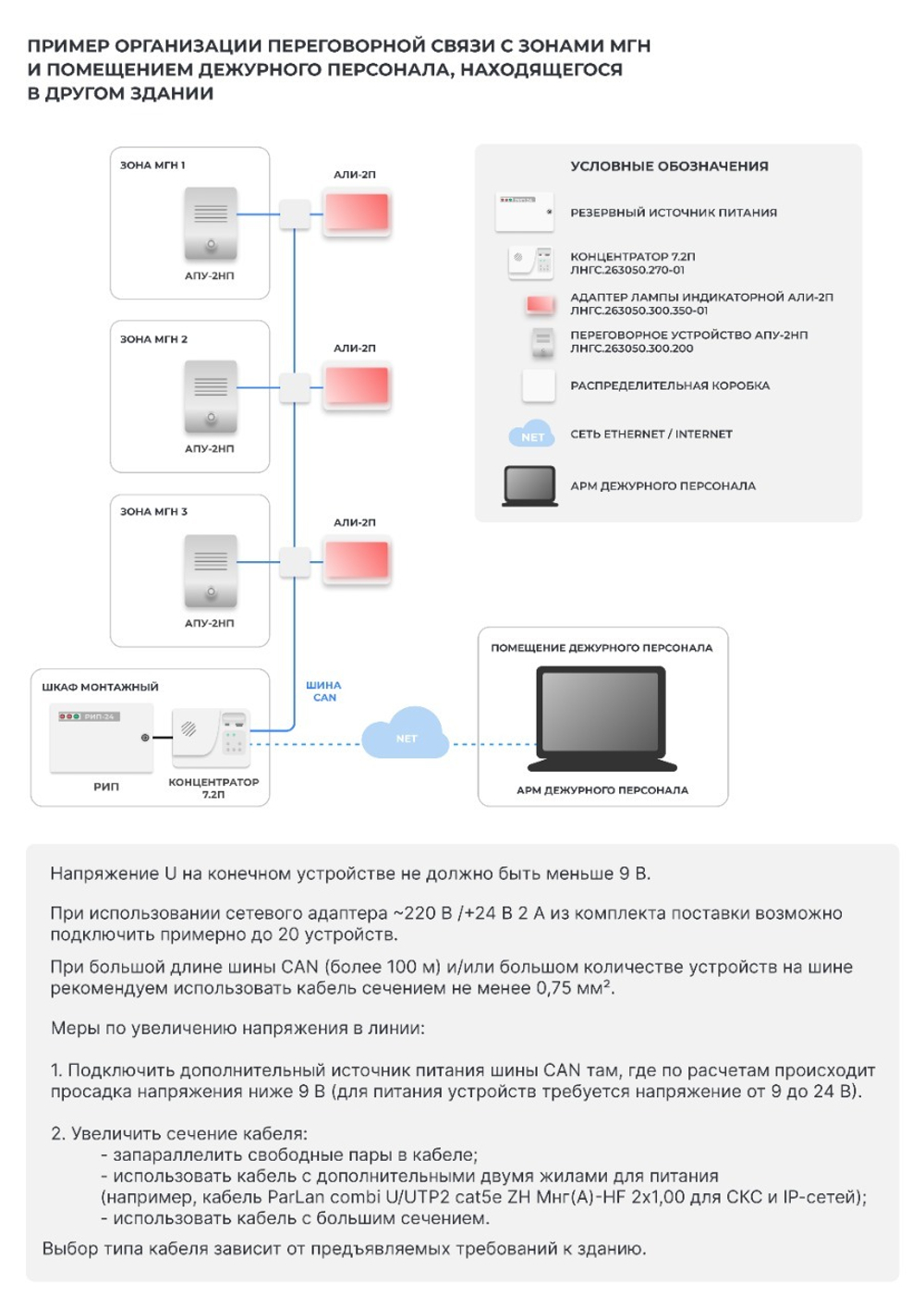

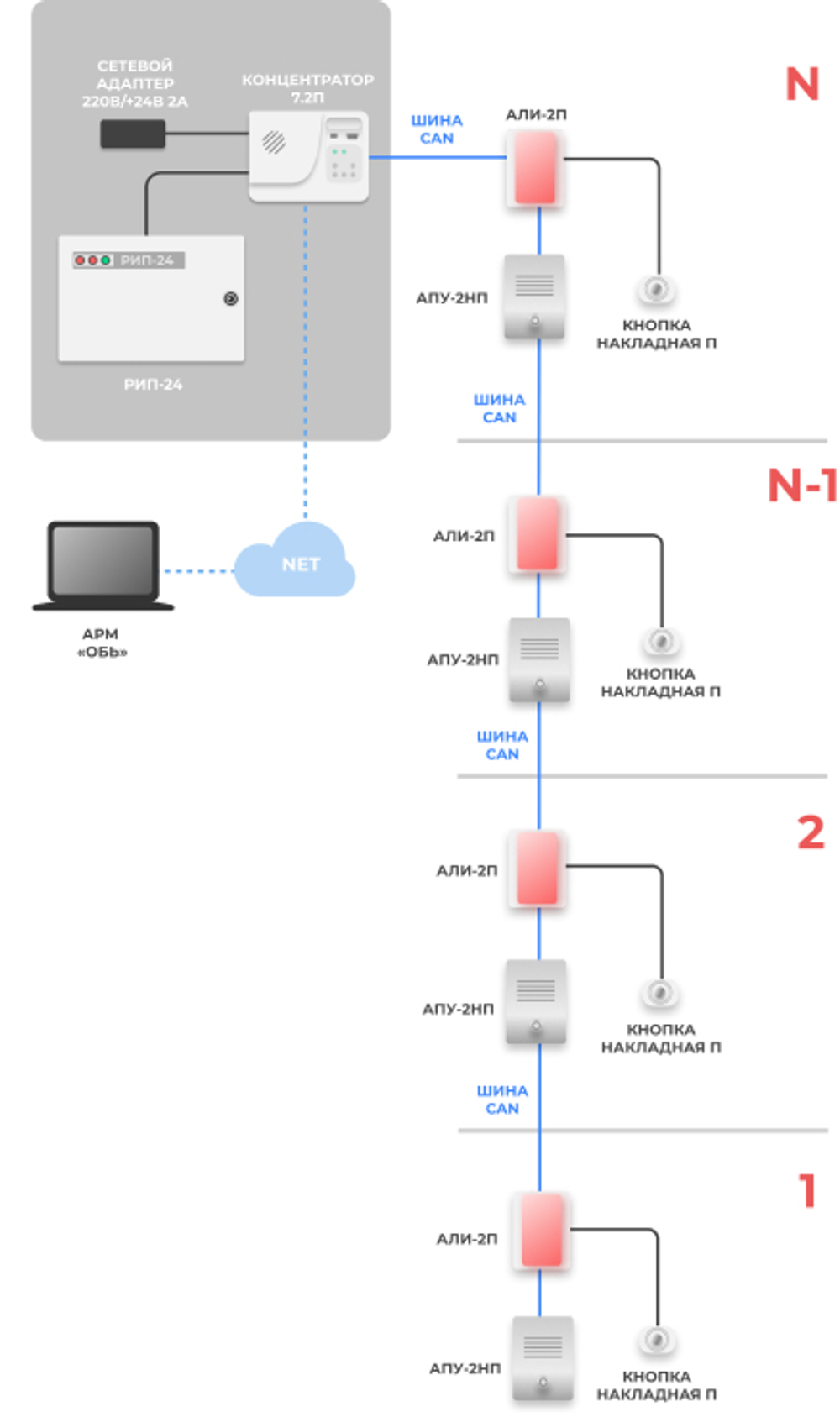

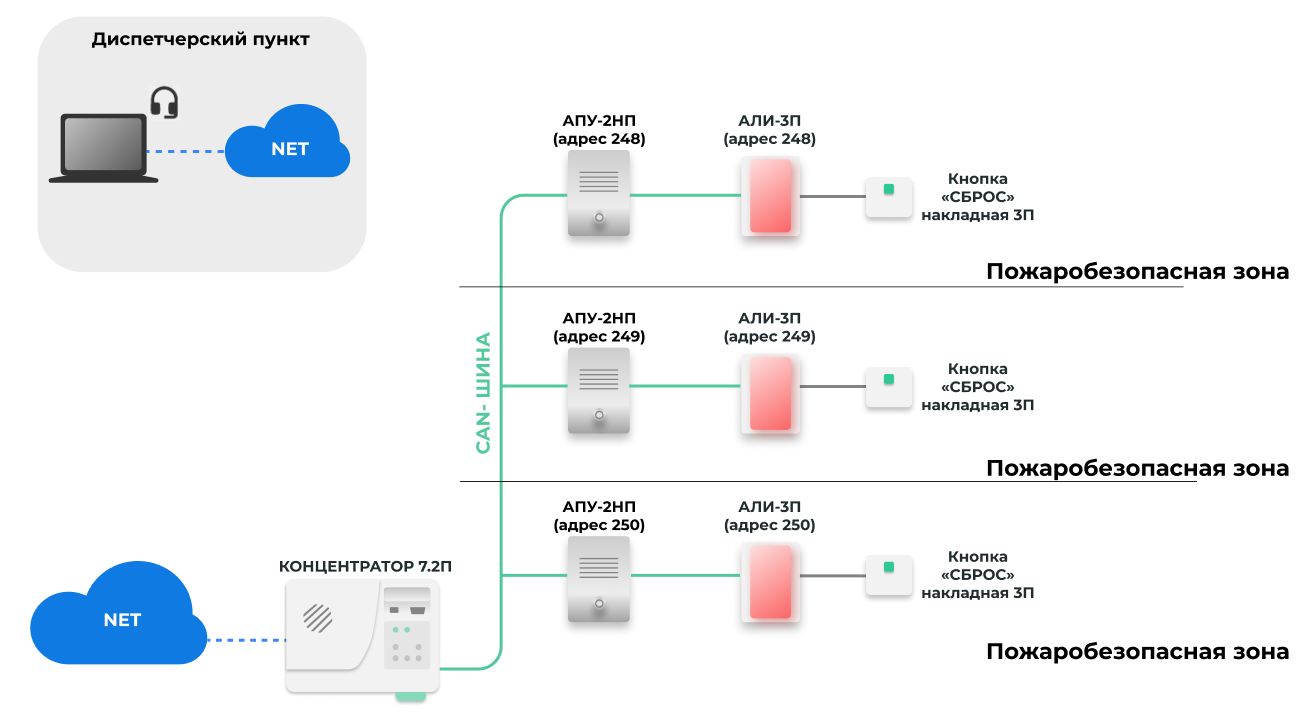

Подключение АПУ-2НП выполняется через проводную последовательную шину CAN (обычная витая пара F/UTP 2x2x0,52) к концентратору 7.2П, который как правило устанавливается в шкафу автоматизации, например ЩМП-04 (400х300х155мм). Такие шкафы должны быть оборудованы источником резервированного питания на 24в, например РИП-24 ЛНГС.263050.210 (со встроенными аккумуляторами) или ИВЭПР 24/5 2x12-Р БР

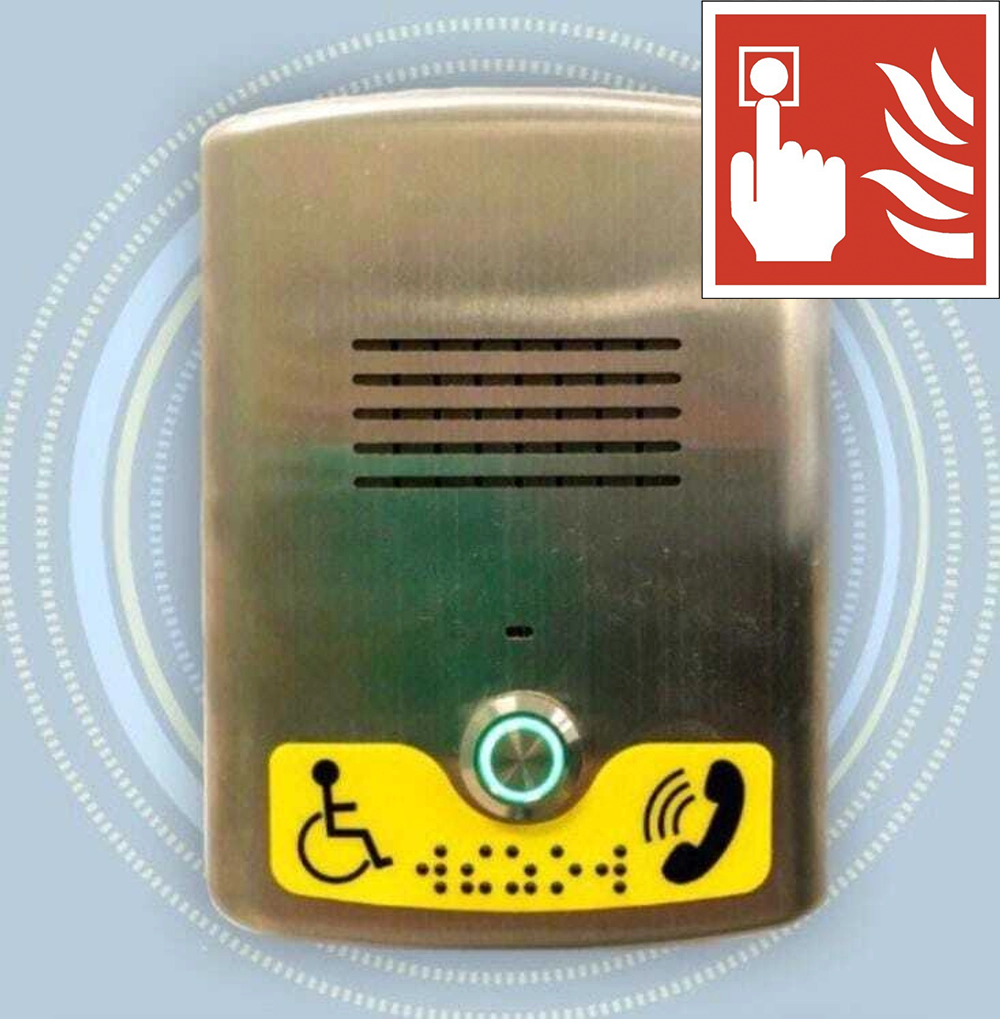

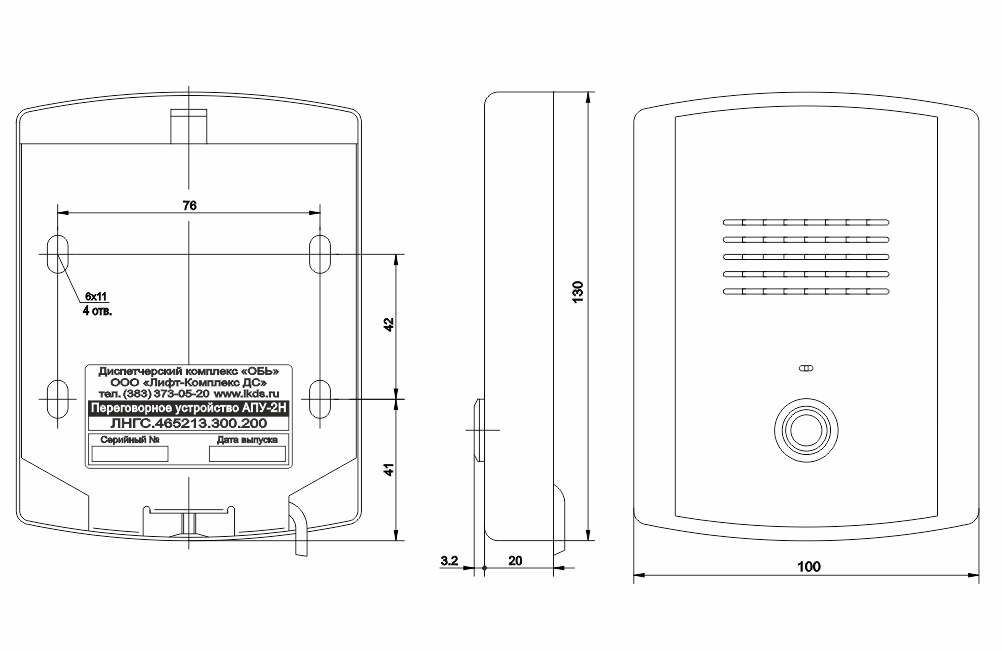

Переговорное устройство АПУ-2НП имеет антивандальный корпус из нержавеющей стали и имеет 1 потенциальный выход и 5 входов типа «сухой контакт».
Дополнительный функционал: контроль датчиков типа «сухой контакт», управление выходом при выполнении команды телеуправления.
Область применения:
-
Зоны оповещения людей о пожаре согласно п. 37 Технического регламента Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017);
-
Зоны пожарного оповещения согласно СП 3.13130.2009;
-
Безопасные зоны для МГН согласно СП 59.13330.2020.
Размещение:
Места размещения зависят от целей применения КПУП «ОБЬ».
АРМ дежурного персонала (диспетчера) размещается в помещении пожарного поста (диспетчерской).
Переговорные устройства АПУ-2НП, адаптеры лампы индикаторной АЛИ-2П и кнопки накладные П
размещаются в безопасных зонах, в зонах оповещения людей о пожаре и других помещениях различного функционального назначения.
Концентраторы, ретрансляторы шины CAN и РИП устанавливаются в местах, недоступных для посторонних лиц.
Допускается размещение АПУ-2НП на улице, при отрицательных температурах до -30 °С.

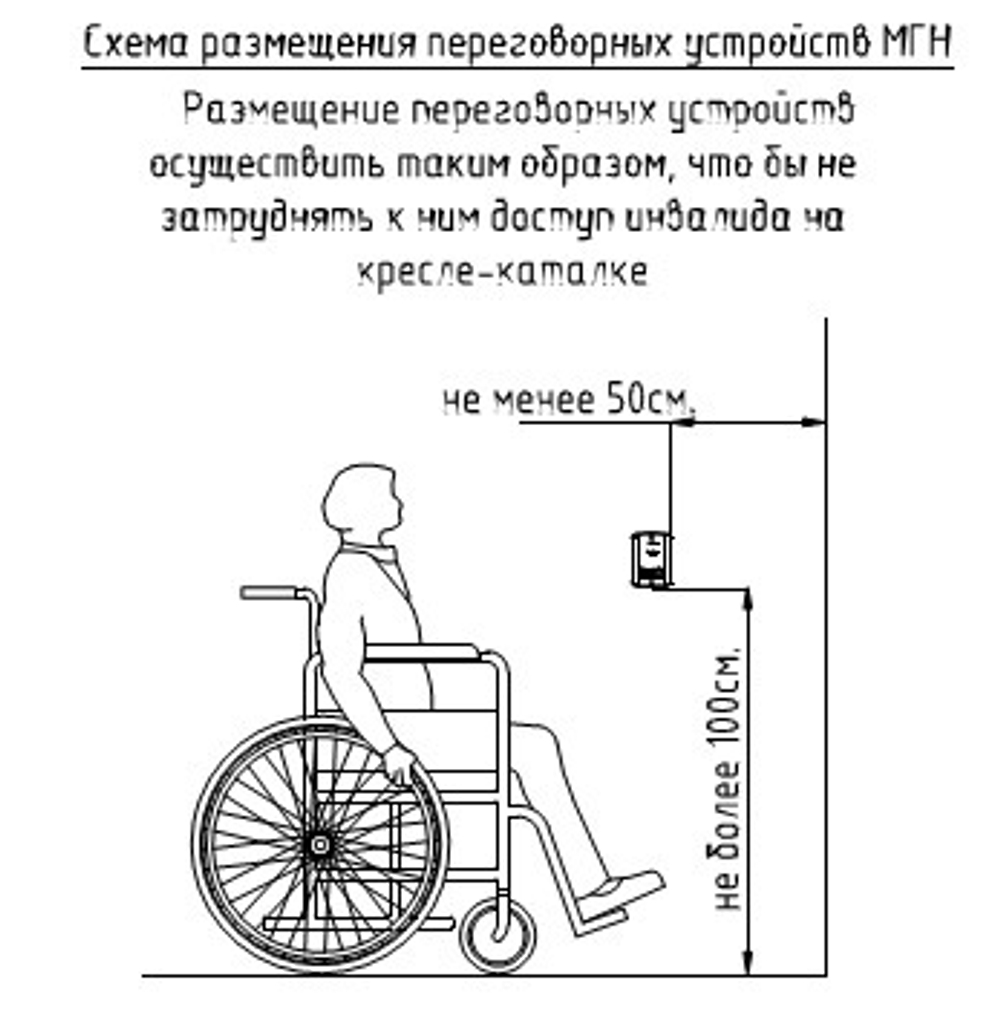

Высота установки переговорных устройств АПУ-2НП должна соответствовать целям их применения.
Удаленность переговорных устройств АПУ-2НП может достигать 1200 м при использовании ретрансляторов шины CAN П.
Тактильная наклейка со шрифтом Брайля, изображённая на фотографии, заказывается отдельно.
