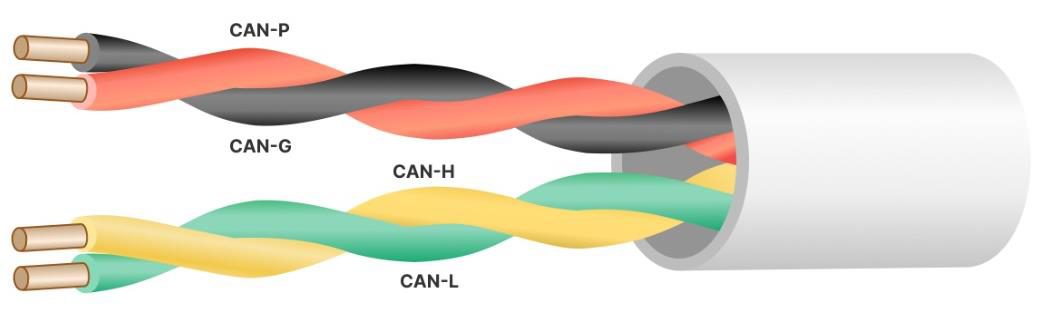

Шина CAN (CAN-шина) представляет собой четырехпроводную линию («витая пара» 2х2 cat.5E). Два проводника шины CAN (CAN-P и CAN-G) предназначены для питания устройств (напряжением +9..24В), оставшиеся используют в качестве двухпроводной дифференциальной линии (CAN-L и CAN-H) с использованием приемопередатчика (стандарта ISO-11898). Суммарная длина шины CAN может составлять 350 м.

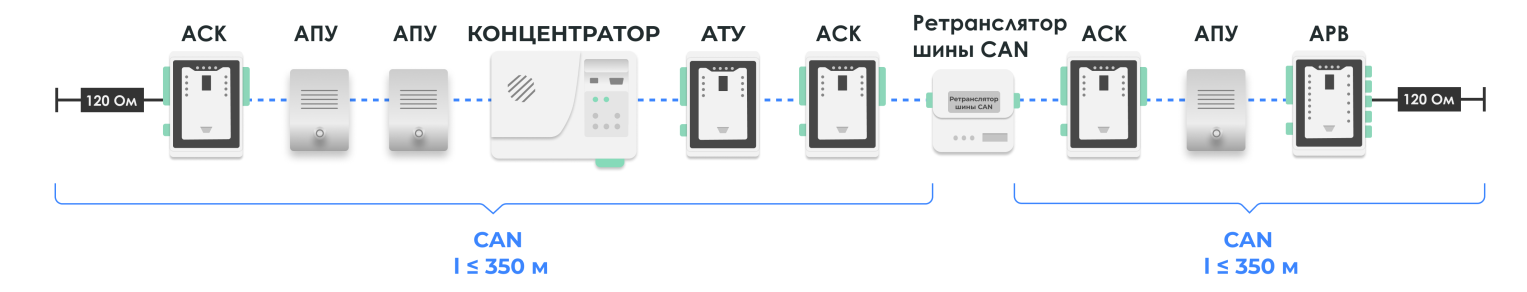

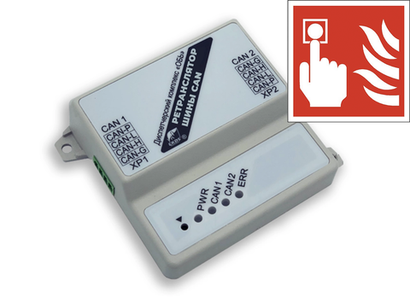

Ретранслятор шины CAN применяется при необходимости увеличения протяженности шины CAN, снимая ограничение протяженности на следующие 350 м.

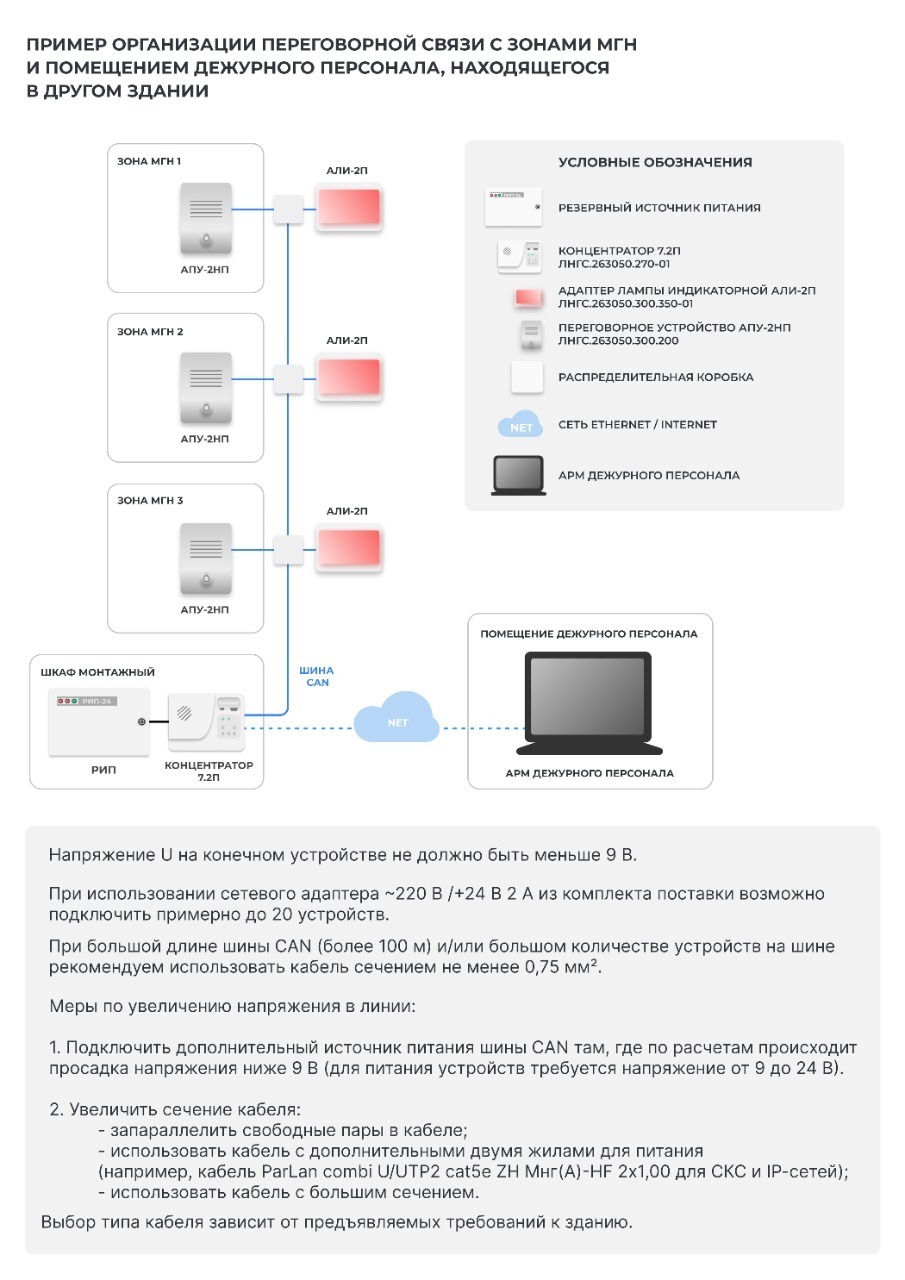

Удаленность переговорных устройств АПУ-2Н может достигать 1200 м при использовании ретрансляторов шины CAN (CAN-bridge).
В расчетах стоит учитывать, что U (напряжение) на конечном устройстве не должно быть меньше 9 В.
Соответственно, при большой длине шины CAN (более 100 м) и/или большом количестве устройств на CAN–шине рекомендуем использовать кабель сечением не менее 0,75 мм2, а также основной источник питания 24 В.
1.Подключить дополнительный источник питания CAN–шины там, где по расчетам происходит просадка напряжения ниже 9 В, так как для питания устройств требуется напряжение от 9 до 24 В.
2.Увеличить сечение кабеля, для этого рекомендуем:
- Запараллелить свободные пары в кабеле.

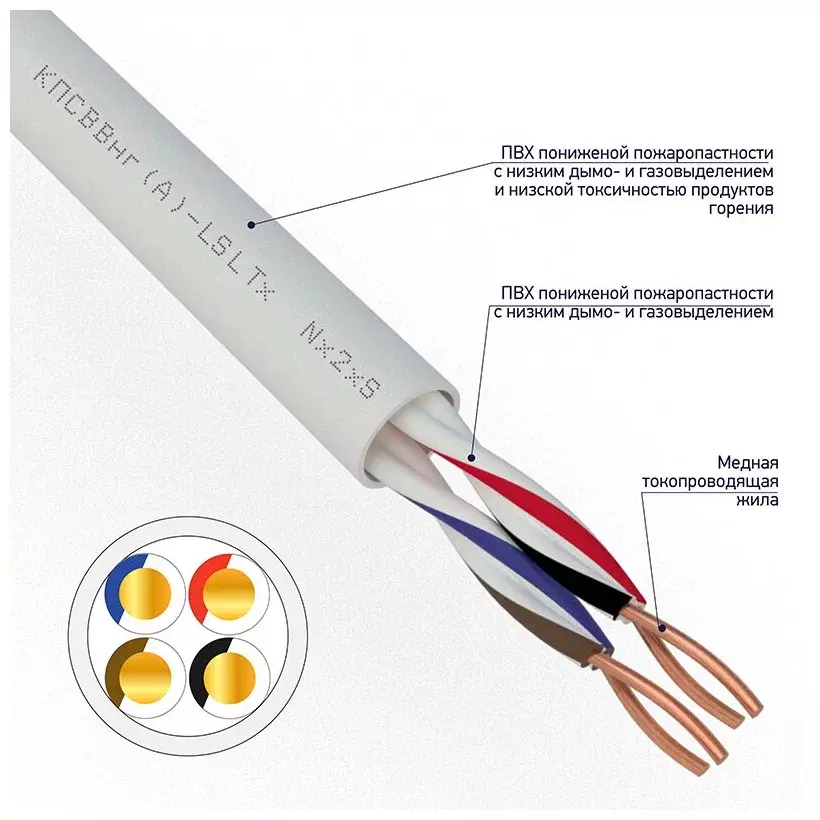

- Использовать кабель с дополнительными двумя жилами для питания (пример: кабель ParLan combi U/UTP2 Cat5e ZH Мнг(А)-HF 2х1,00 для СКС и IP-сетей).
- Использовать кабель с большим сечением.
При проектировании различных систем, выбор типа исполнения кабеля зависит от предъявляемых требований к зданию. Необходимо руководствоваться соответствующими требованиями ГОСТов, СНиПов, ПУЭ.
