При проектировании кабеля рекомендуем руководствоваться минимальными требованиями согласно ГОСТ.33984.1-2016 п.5.10.6 и ГОСТ 31565-2012 таблица 2.
Скачать Рекомендации по подбору кабелей для подключения лифтового блока 7.2 и периферийных устройств.
Скачать Рекомендации по подбору кабелей для подключения концентратора 7.2 и периферийных устройств.

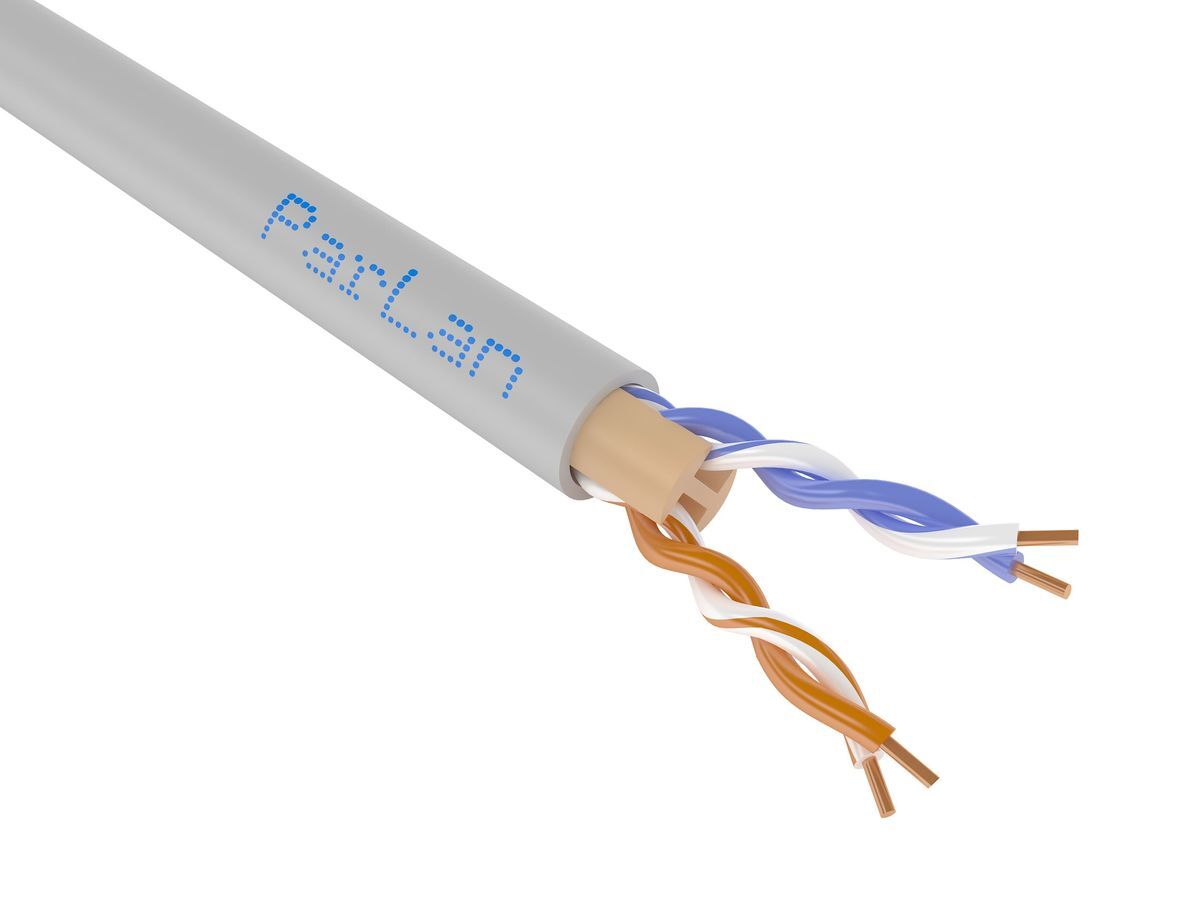

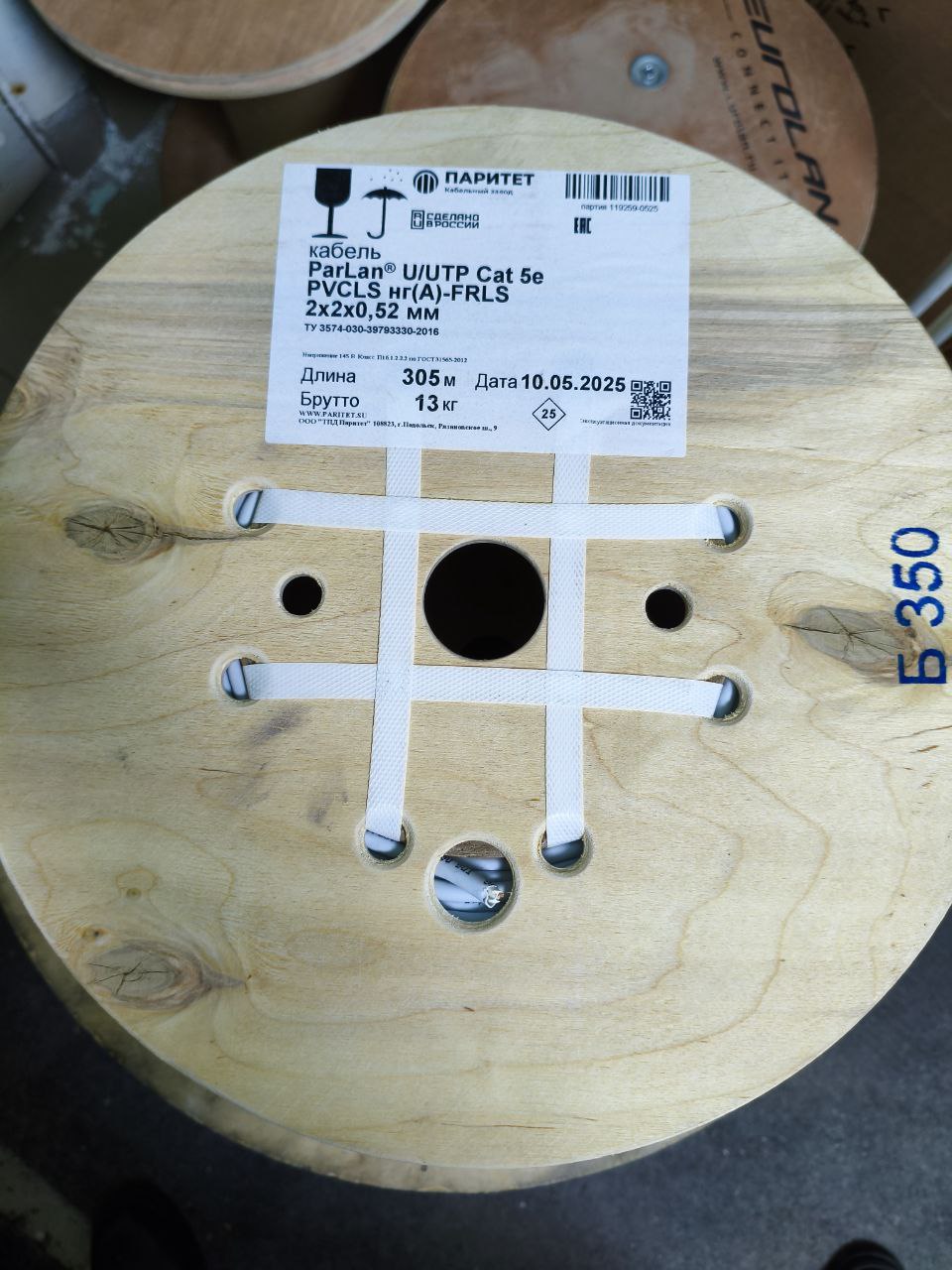

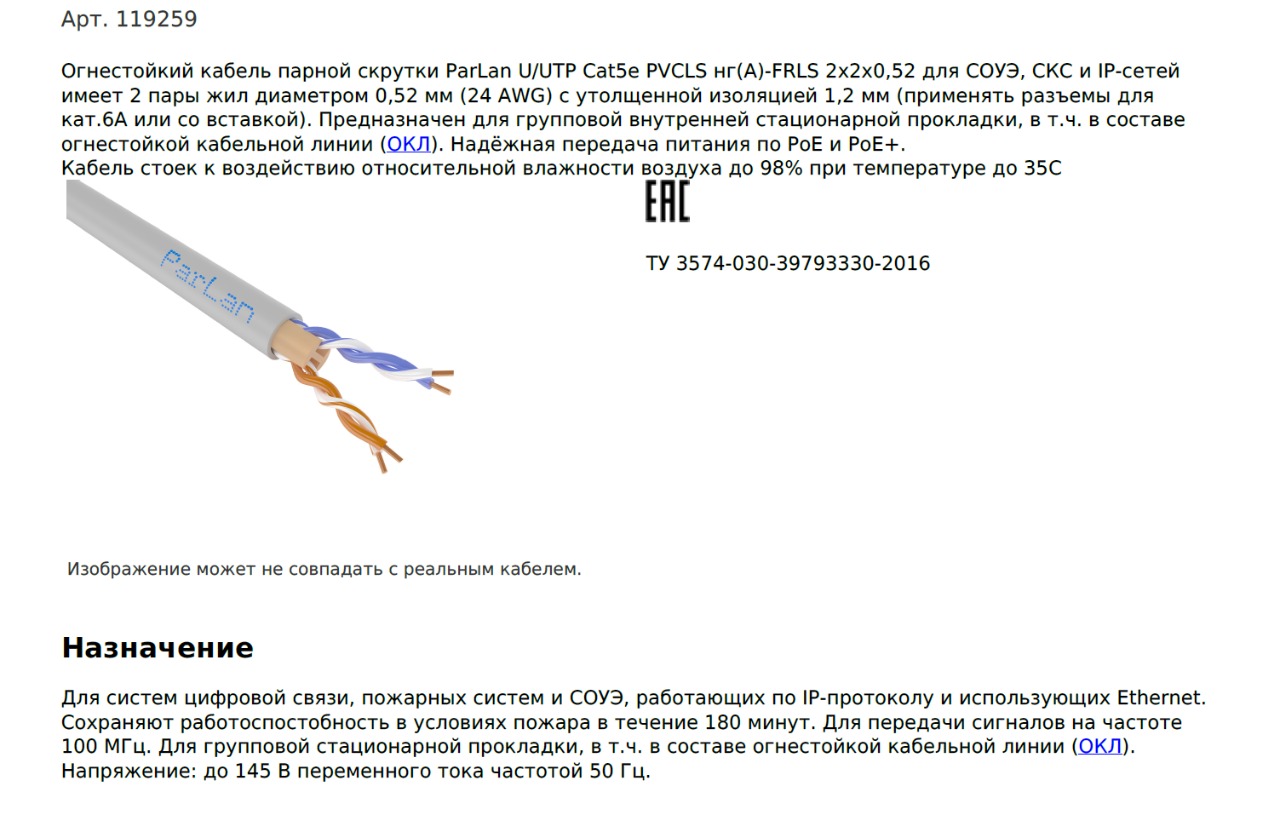

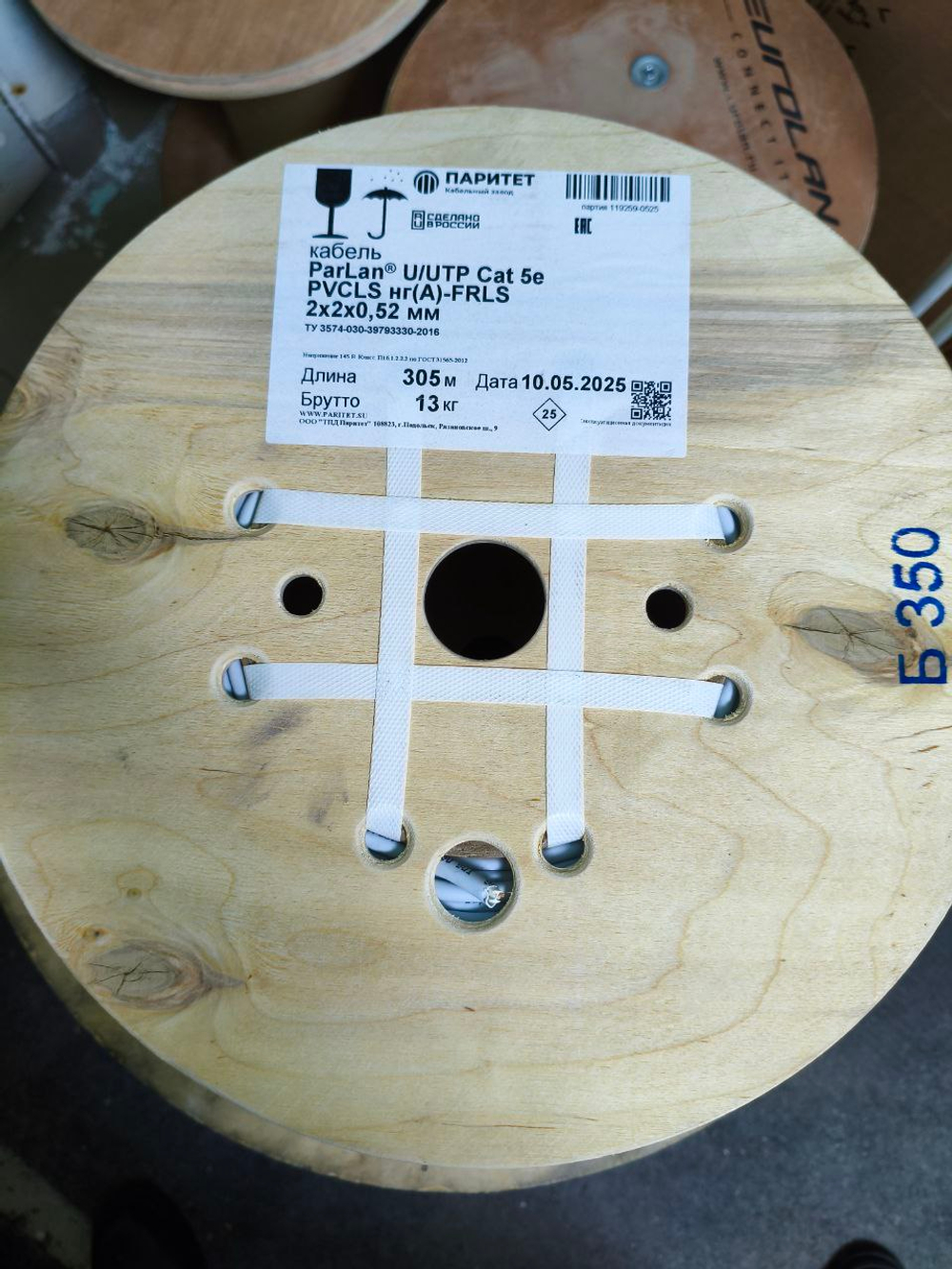

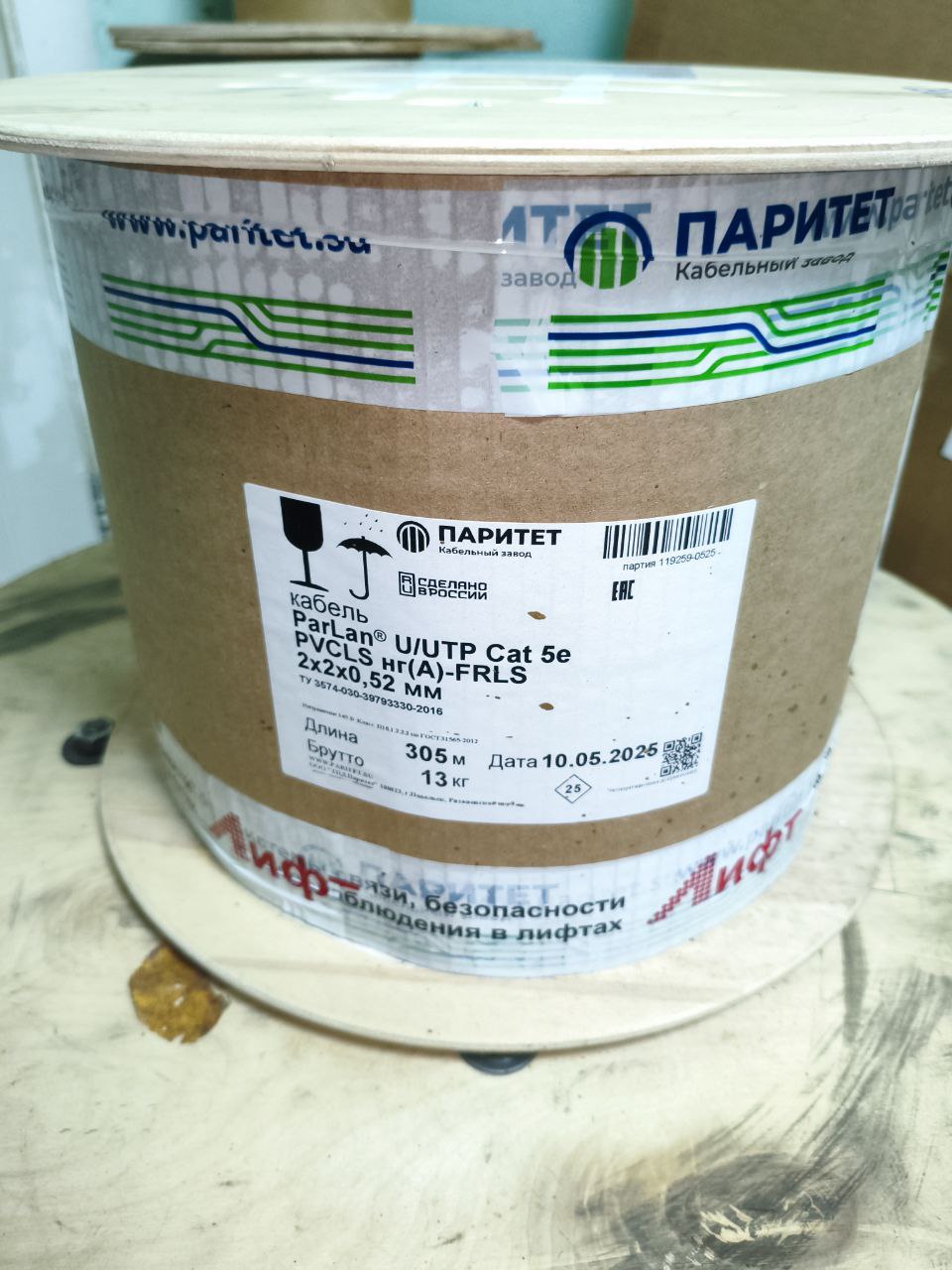

Шина CAN (CAN-шина) представляет собой четырехпроводную линию («витая пара» 2х2 cat.5E). Два проводника шины CAN (CAN-P и CAN-G) предназначены для питания устройств (напряжением +9..24В), оставшиеся используют в качестве двухпроводной дифференциальной линии (CAN-L и CAN-H) с использованием приемопередатчика (стандарта ISO-11898). Суммарная длина шины CAN может составлять 350 м.
Ретранслятор шины CAN применяется при необходимости увеличения протяженности шины CAN, снимая ограничение протяженности на следующие 350 м.
Удаленность переговорных устройств АПУ-2Н может достигать 1200 м при использовании ретрансляторов шины CAN (CAN-bridge).
