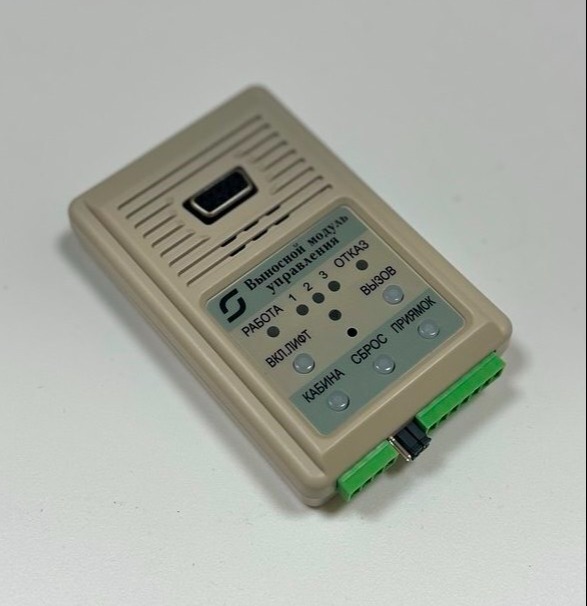

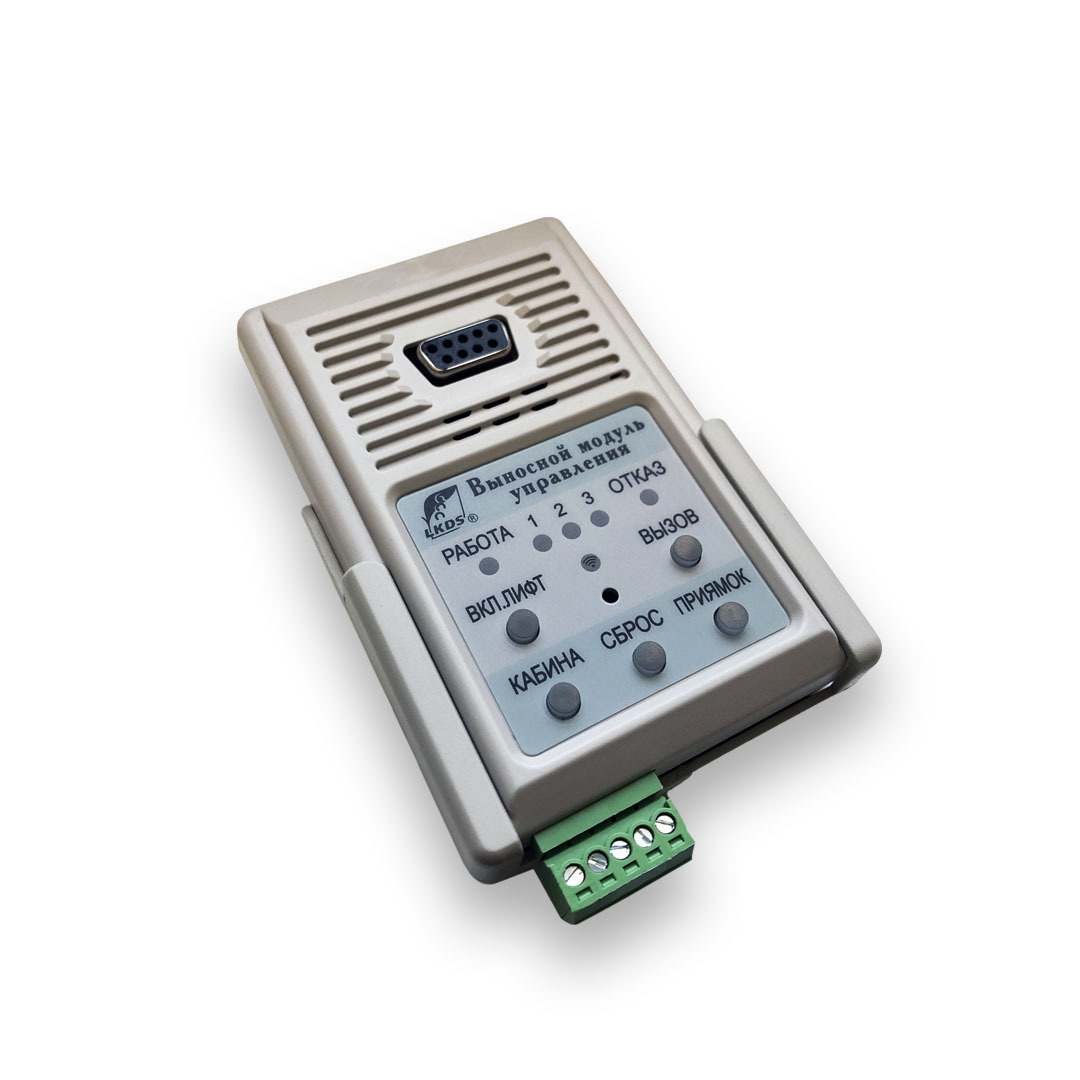

Выносной модуль управления (ВМУ) предназначен для установки в лифтах без машинного помещения. Подключается к лифтовому блоку 7.2 по шине CAN. При этом лифтовой блок может быть установлен внутри шахты, а ВМУ в станции управления лифтом.
Выносной модуль управления может также устанавливаться удалённо от шахты лифта и использоваться в качестве дополнительной точки связи с кабиной лифта из помещения охраны, диспетчера или консьержа.
1.1. Назначение
1.1.1. ВМУ предназначен для работы совместно с ЛБ. Подключение ВМУ выполняется к шине CAN.
При совместной работе с ЛБ ВМУ обеспечивает:
- переговорную связь с УП7.2;
- формирование запроса на установление переговорной связи (вызова) с диспетчером и
осуществление переговорной связи с диспетчером;
- дублирование элементов индикации и органов управления ЛБ;
- возможность подключения к ВМУ сервисного ключа или сервисного прибора.
1.1.2. ВМУ может работать автономно, в качестве блока управления ремонтной связи
совместно с УП7.2.
При автономной работе ВМУ обеспечивает: переговорную связь с УП7.2 кабины и УП7.2
приямка.
