Лифтовые блоки ЛБ 7.2 для диспетчеризации лифтов Эльбрус, BLT, Sjec, SRH Sicher SANYO, WINONE, RHINE с контроллером NICE, WISE в т.ч. станции Monarch (Монарх).
*По требованию комплектуется интерфейсным кабелем F-M ЛНГС.465213.060.610-06 для подключения к лифтам через разъём DB-9.

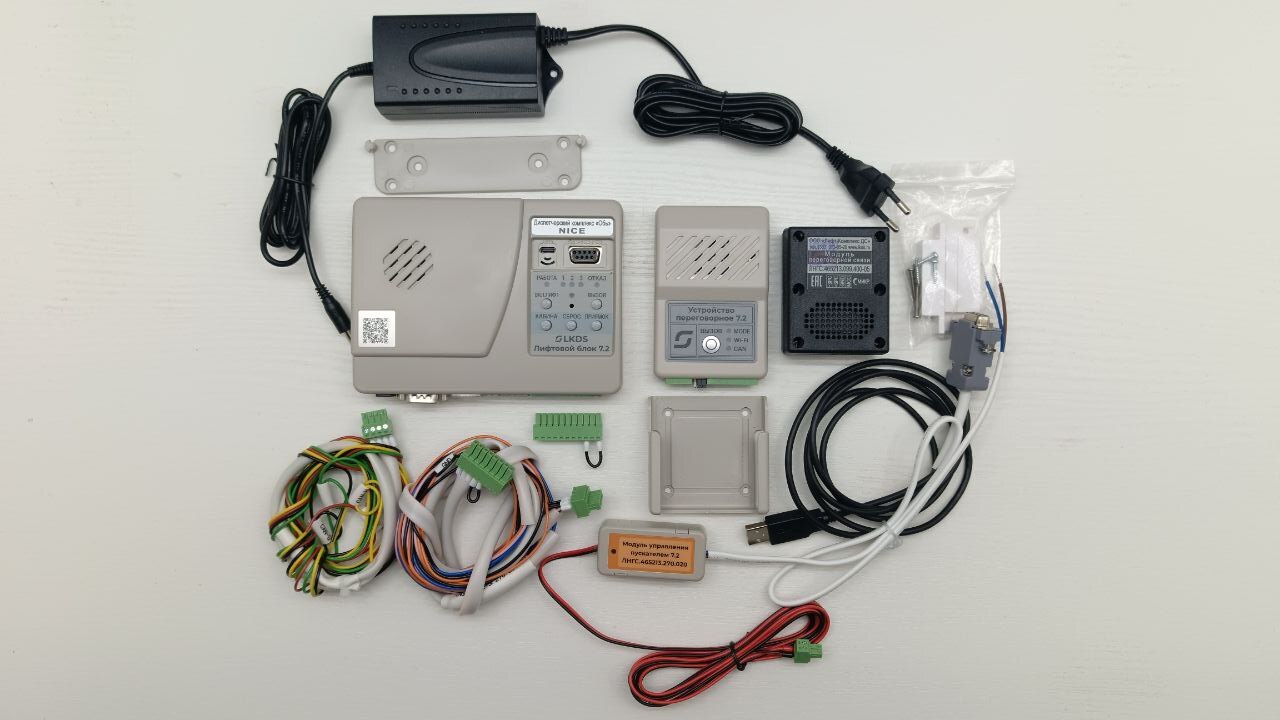

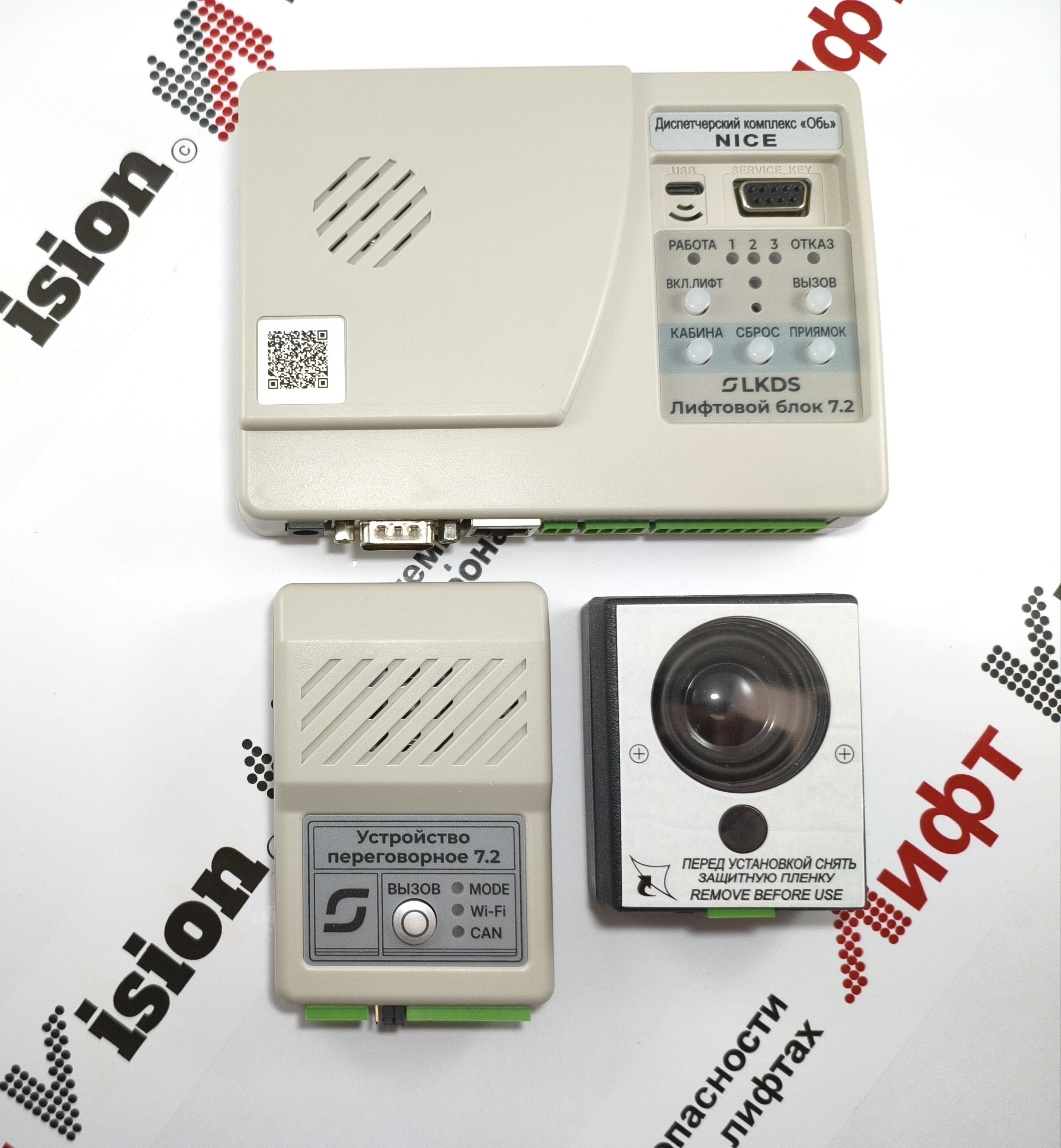

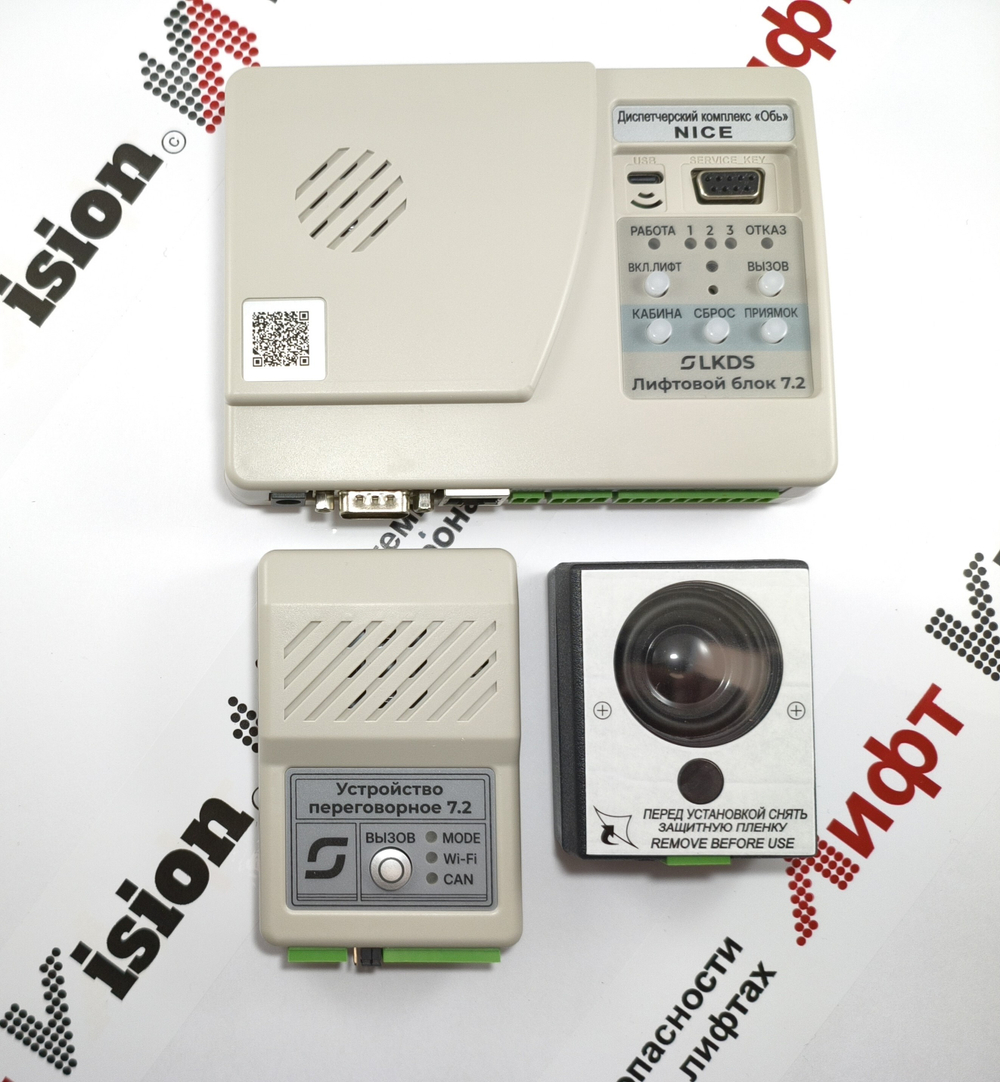

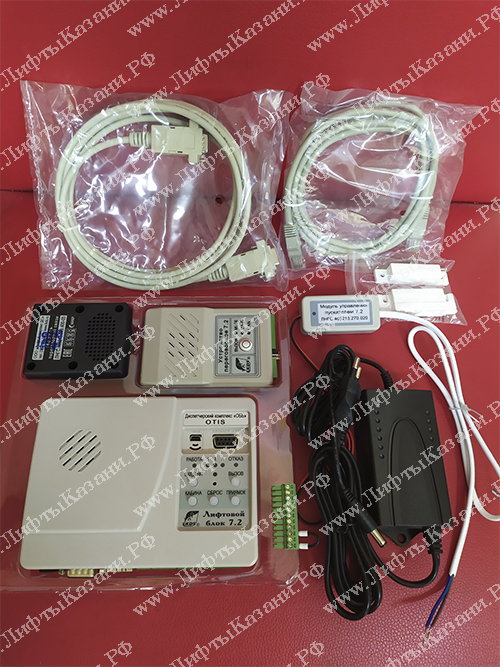

Базовый комплект поставки:
-

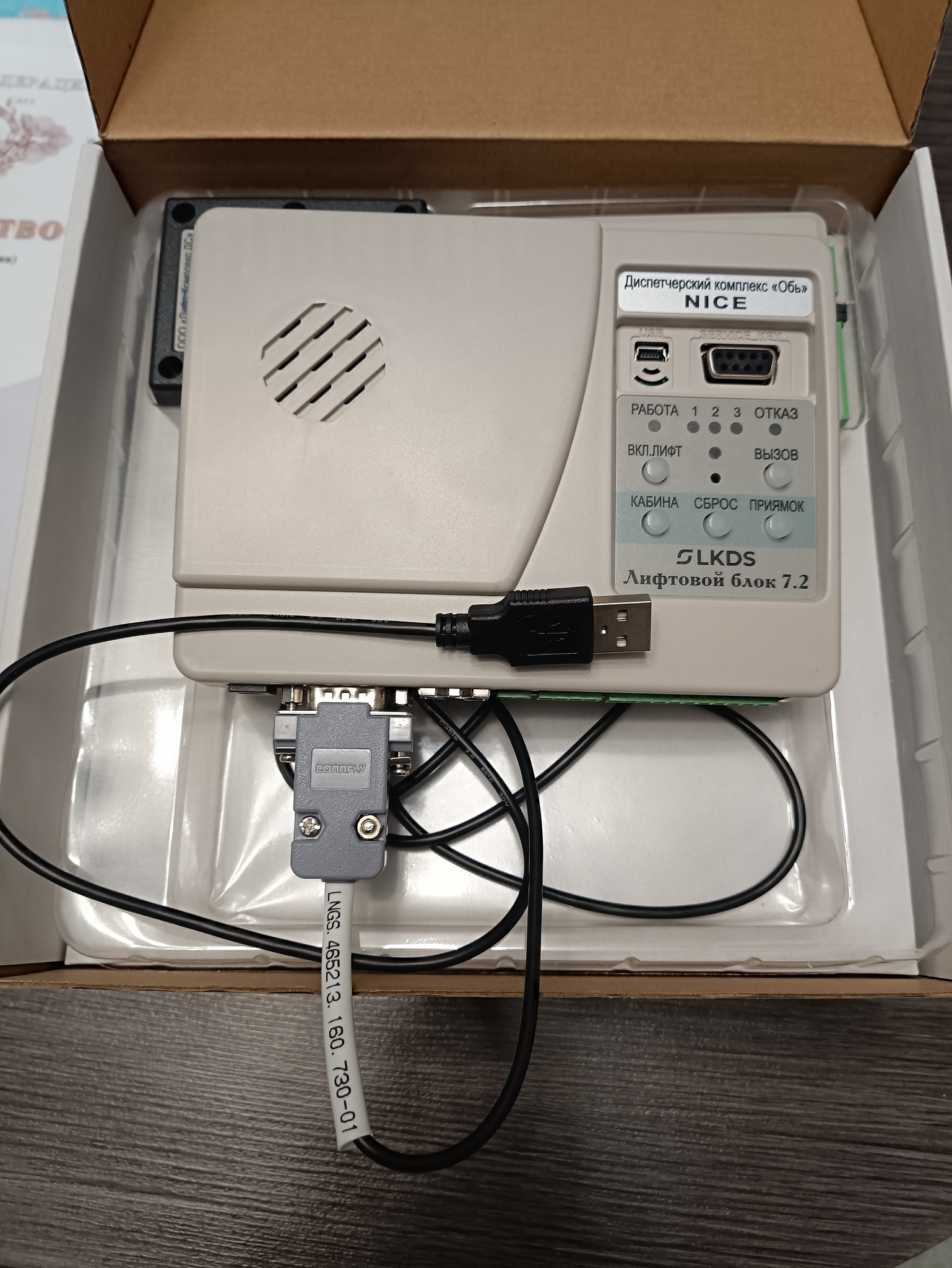

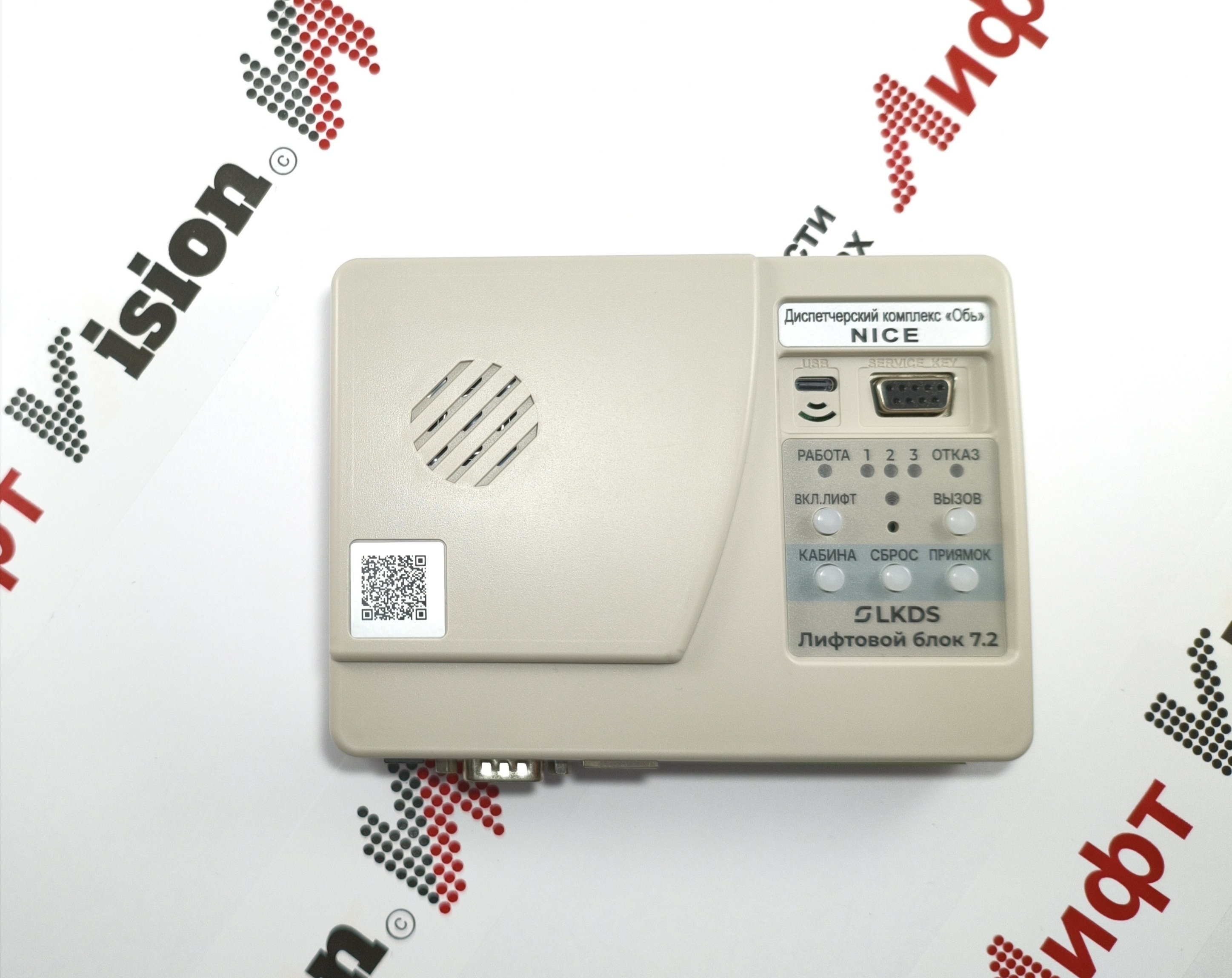

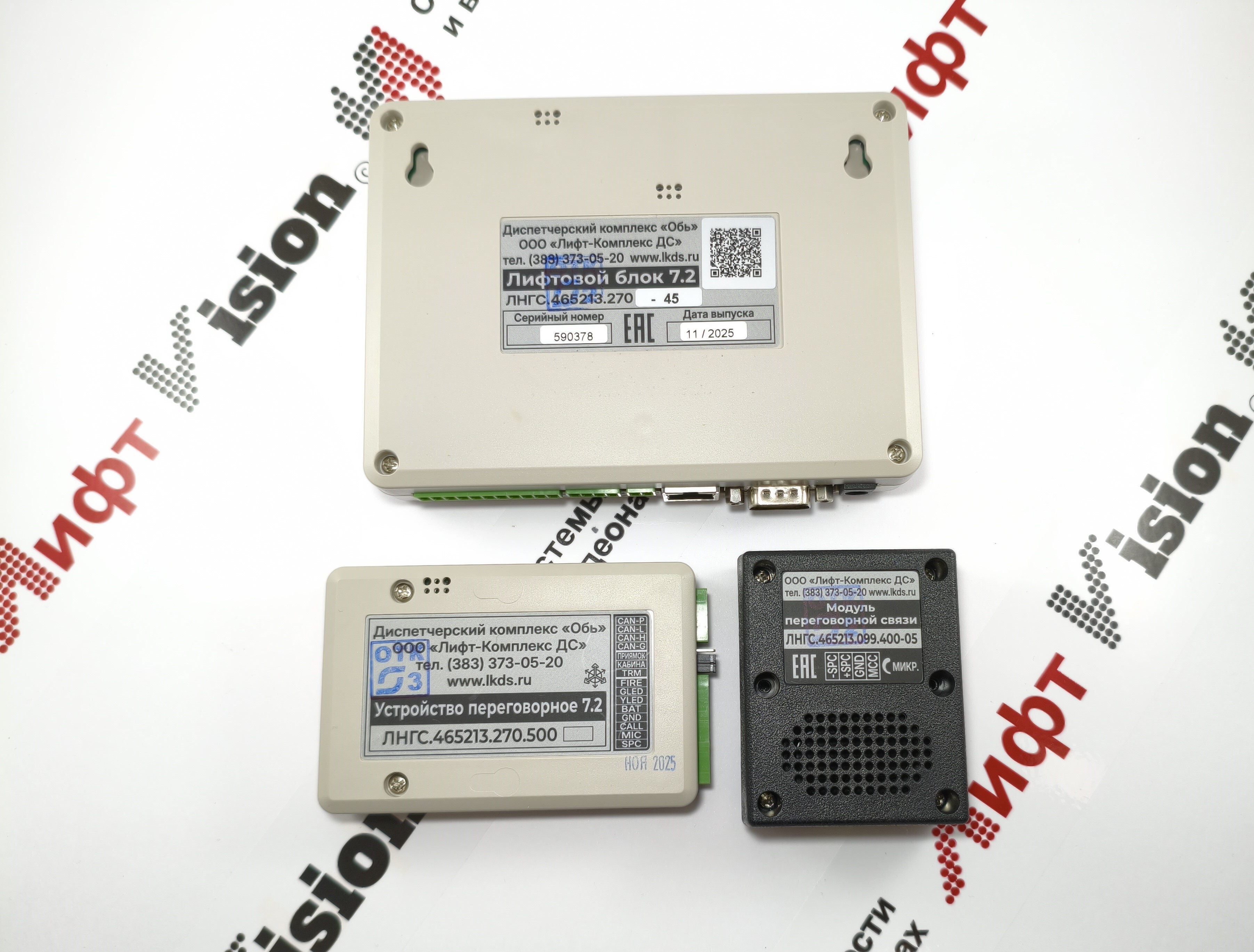

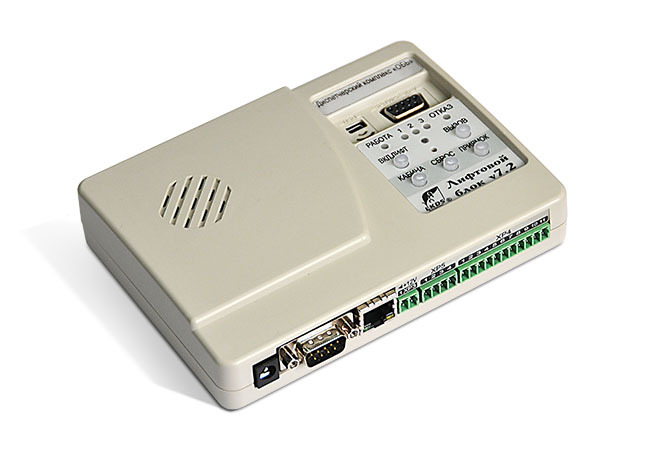

Лифтовой блок 7 - Подключается к станции управления лифта. Устанавливается в МП / станции управления.
-
Устройство переговорное 7 - Обеспечивает переговорную связь по CAN и Wi-Fi. Устанавливается на крыше кабины лифта.
-
Модуль переговорной связи - Содержит микрофон и громкоговоритель. Устанавливается в кабине лифта.
-

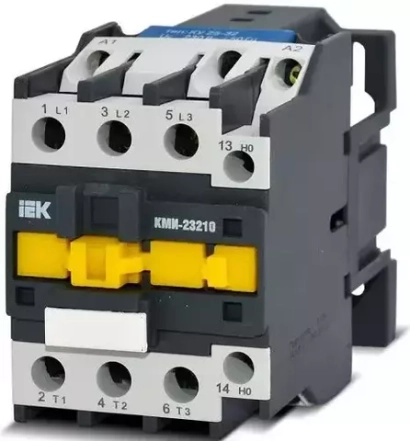

Модуль управления пускателем 7 - Предназначен для отключения электропитания лифта.
-
Блок питания ЛБ7 12v - Обеспечивает питание Лифтового блока 7.
-
Монтажный комплект 7 - Облегчает подключение, ускоряет монтаж Лифтового блока 7, Устройства переговорного 7, Модуля переговорной связи.
-
Крепежные элементы 7 - Обеспечивает удобство крепления Лифтового блока 7 и Устройства переговорного 7.
- Извещатель охранный - Контролирует двери Машинного помещения / двери (крышки) Устройства управления лифта.
- Карта памяти micro SD с записями номера этажа и фоновой музыки.
Лифтовой блок v 7 в базовой поставке обеспечивает:
-
диагностику работы лифта;
-
цифровую переговорную связь диспетчер – кабина лифта;
-
цифровую переговорную связь диспетчер – крыша кабины лифта;
-
цифровую переговорную связь диспетчер – машинное помещение;
-
цифровую переговорную связь машинное помещение – кабина лифта;
-
цифровую переговорную связь машинное помещение – крыша кабины;
-
функцию речевого информирования на 22 языках;
-
фоновое проигрывание музыки в кабине лифта;
-
подключение к внешним сетям через Ethernet/Wi-Fi/
Скачать схемы подключения к разным станциям управления ЛБ 7.2 (апрель 2025)
BIM-модели семейства ДК "Обь"(в Revit) - скачать
Сеть на основе ЛБ 7.2 (7.3)
Руководство по эксплуатации ЛБ 7.2
Руководство по эксплуатации ЛБ 7.3
Общая схема подключения лифтовых блоков 7.2 (7.3):
